Gerar mapa de conflito com CadnaA
Um mapa de conflitos é uma representação gráfica mostrando áreas onde os níveis de ruído excedem os limites sonoros estabelecidos, facilitando a identificação de áreas críticase ajudando a tomar decisões para mitigar tal superlotação.
A preparação de um mapa de conflitos será explicada por um exemplo:
1. Abra o projeto para o qual você deseja fazer um mapa de conflitos.
2. Para mais segurança, salve uma cópia do projeto com a opçãoArquivo/Salvar como...

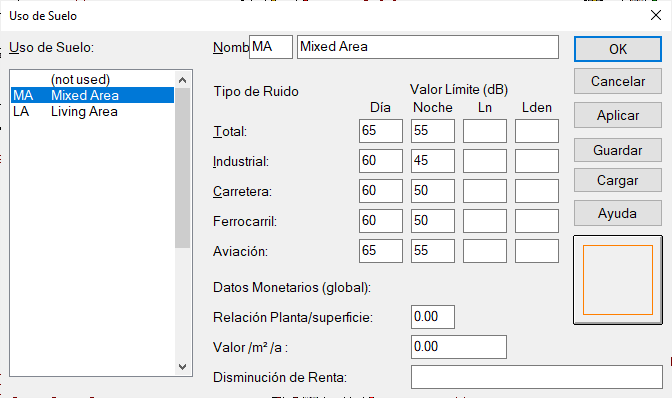

3. Acesso aOpções de piso/Us...e configurar os diferentes usos do solo do projeto:

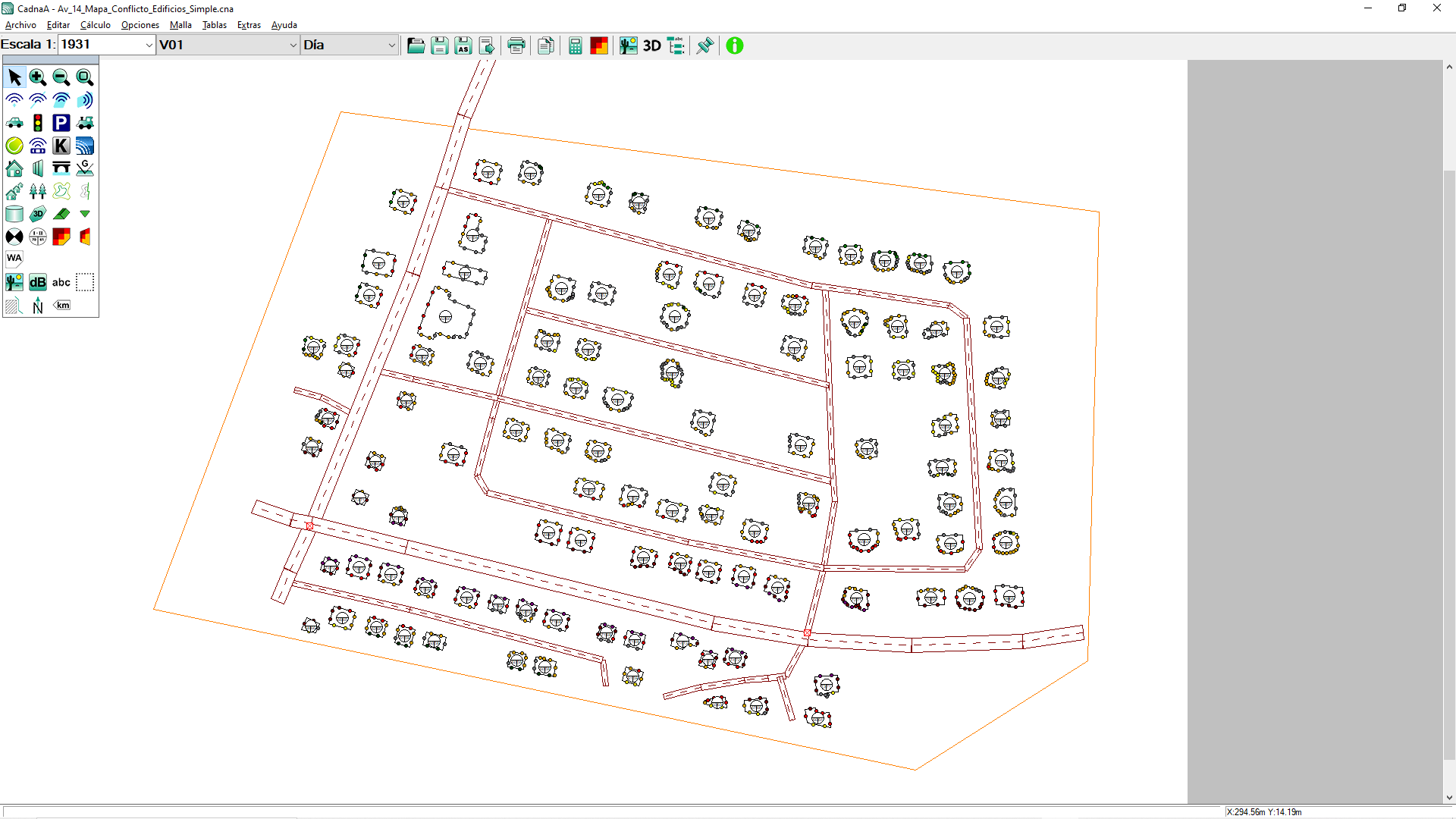

4. Crie as áreas relevantes do solo no mapa (neste caso vamos criar uma):

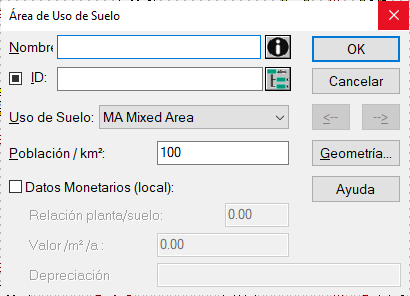

5. Clique duas vezes com o botão esquerdo do mouse no perímetro da área do solo e aloque o uso do solo e, se necessário, aloque a população por Km^2:
6. 6. Configurar parâmetros de malha e sua aparência e calculá-lo atravésMalha/calcular malha:

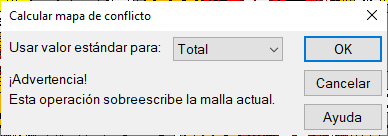

7. Acesso aExtras/Calcular mapa de conflitoe toqueOk ok ok:

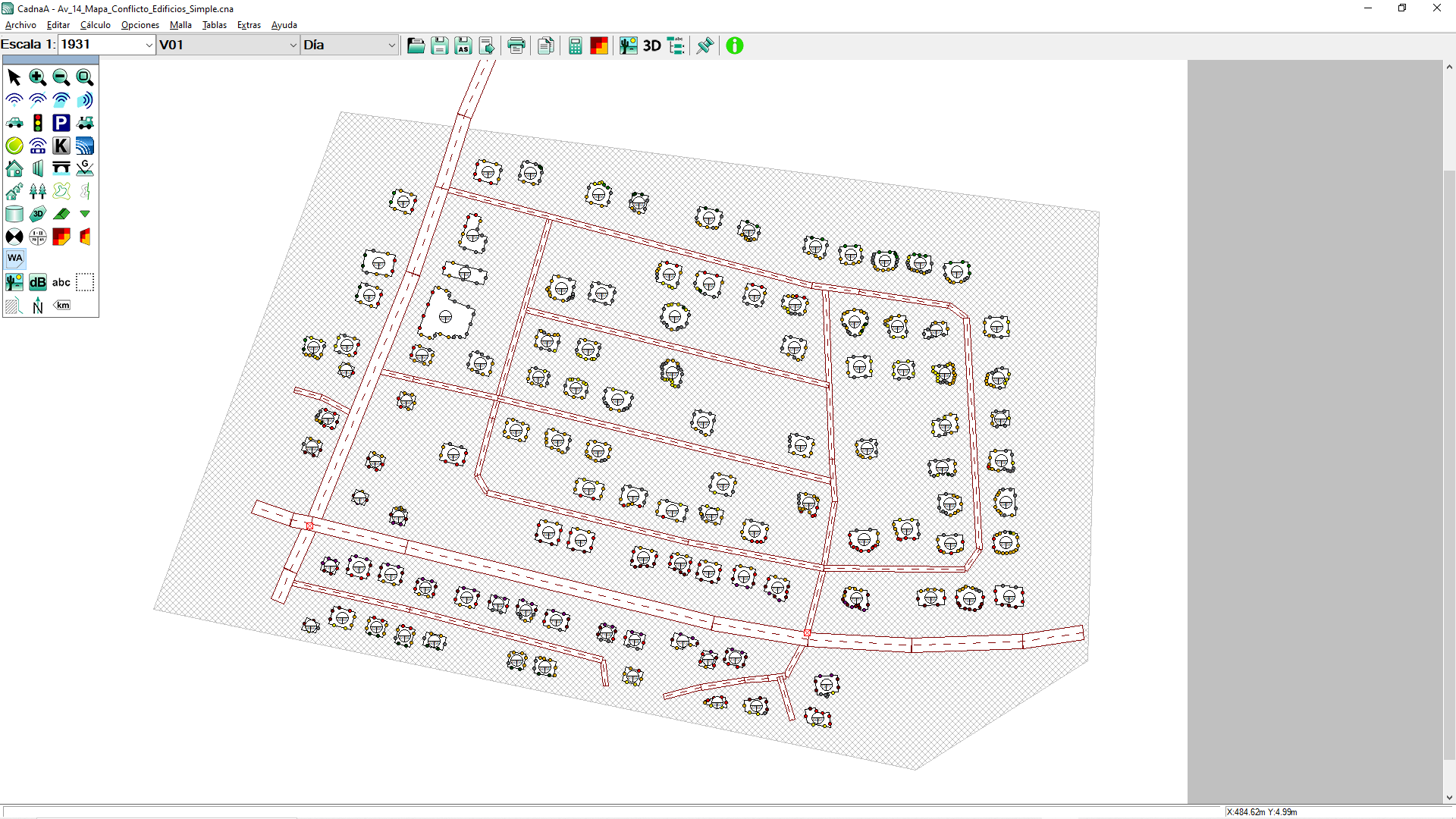

Algo como a seguinte imagem será exibido:

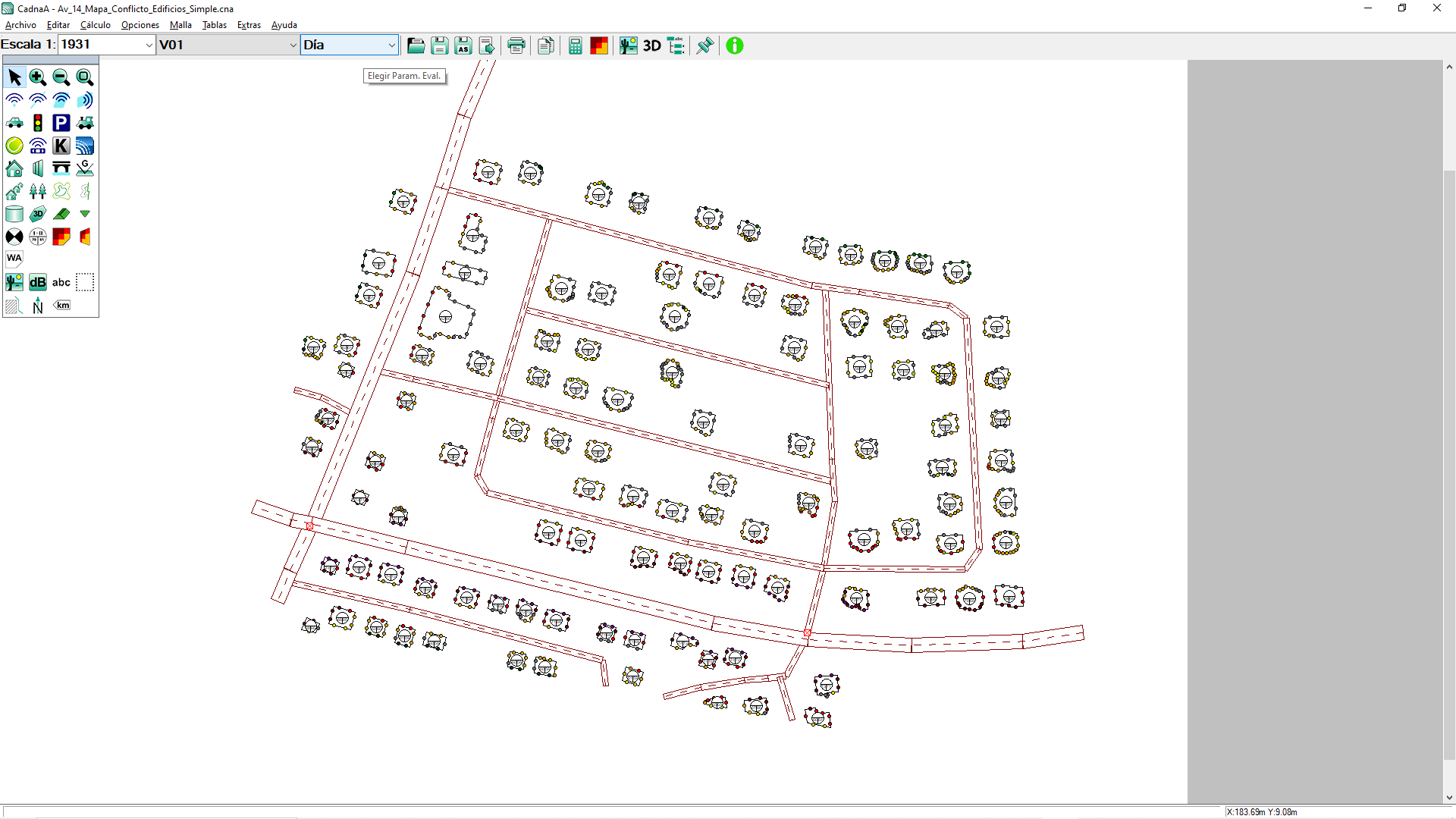

8. Acesso aMalha/Apariçãoe emParam. Avaliação 1 (Dia)clique no ícone da pasta:

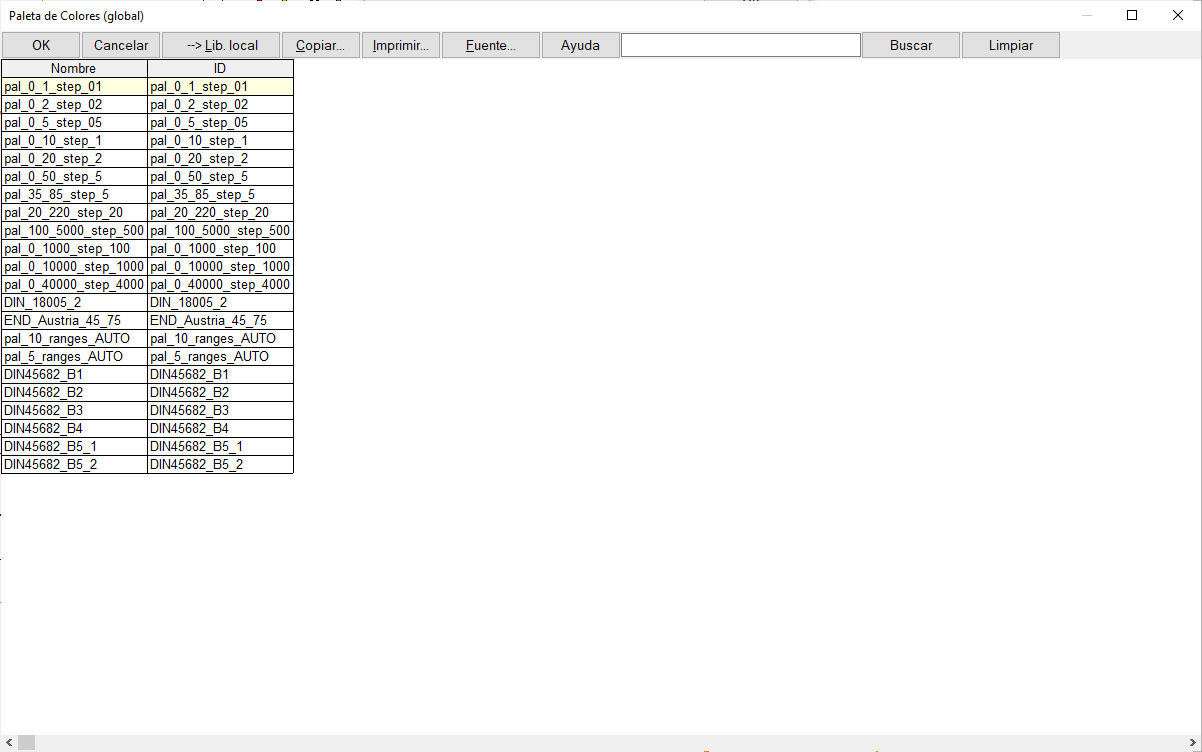

9. Selecione o que melhor se adequa. Neste caso pal_0_20_step_2 (valores entre 0 e 20 dB com saltos de 2 dB)

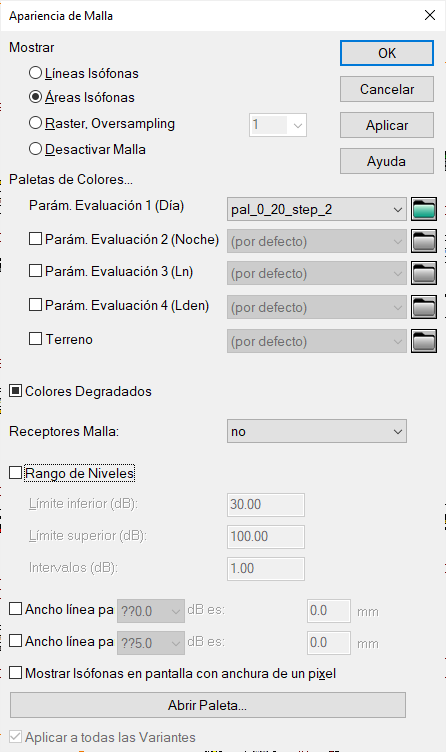

10. Remover seleção da opçãoFaixa de nível de nível. A seguinte configuração deve permanecer:

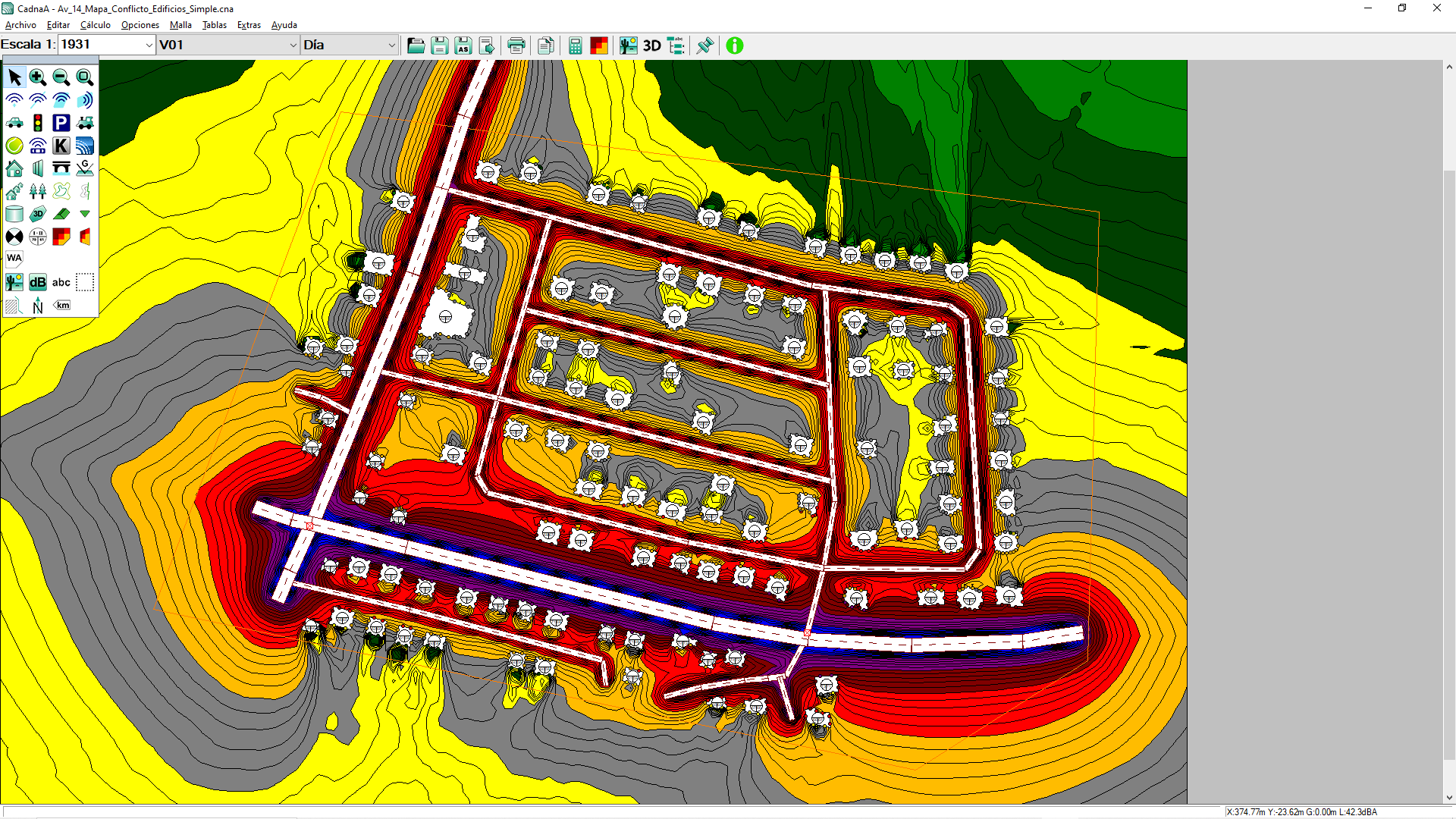

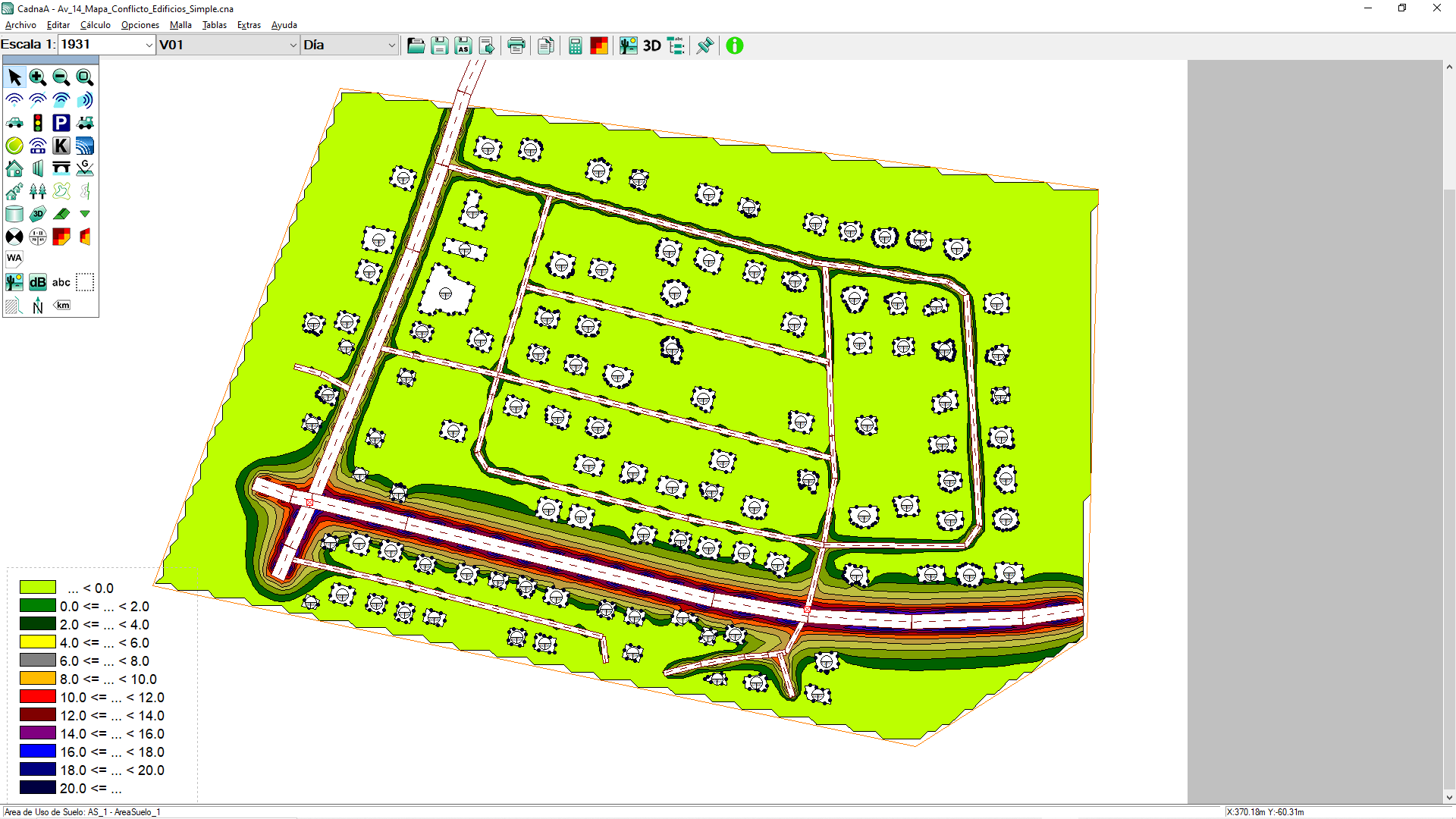

11. ImprensaOk ok oke algo como a imagem que se segue deve ser exibido:
Para acessara ferramentaExtras/Calcular mapa de conflitoOpção X é necessária
