Geração de diferentes sinais simultaneamente com APx585

Como os arquivos WAV podem ser usados para transmiti-los através de saídas do gerador, é possível transmitir sinais diferentes simultaneamente atribuindo a cada um dos canais de saída o sinal relevante. Arquivos WAV podem ser gerados com um editor de áudio, com algum ambiente de desenvolvimento do tipo Matlab ou através do aplicativoGerador de formas de onda APxneste artigo. Este aplicativo tem uma opção para criar um arquivo WAV com canais diferentes (até 16 canais), cada um contendo tons de frequência diferente (o arquivo gerado terá um nome que "Channel_ID_MultiChannel_48k.24_8.wav").

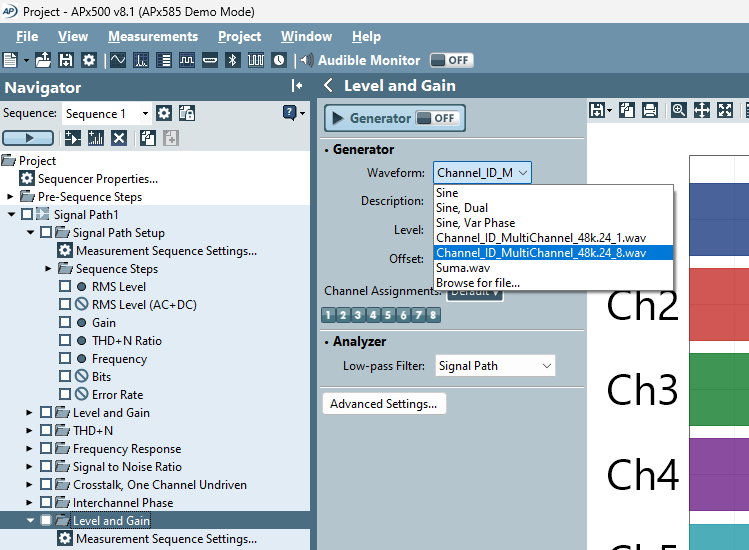

Uma vez que o WAV é criado com os diferentes sinais, vamos carregá-lo na medição a ser realizada (Nível e Ganho neste exemplo):

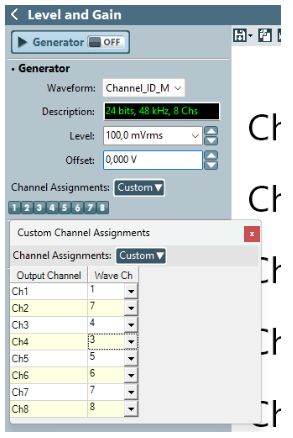

E vamos atribuir cada sinal a cada canal de saída selecionandoPersonalizadoemassigments de canal:
