Calcule o nível de ruído em gabinetes quando ele vem de outros gabinetes

Este exemplo define o espectro de uma fonte de ruído personalizada localizada em um gabinete específico, a fim calcular os níveis recebidos nos gabinetes adjacentes.

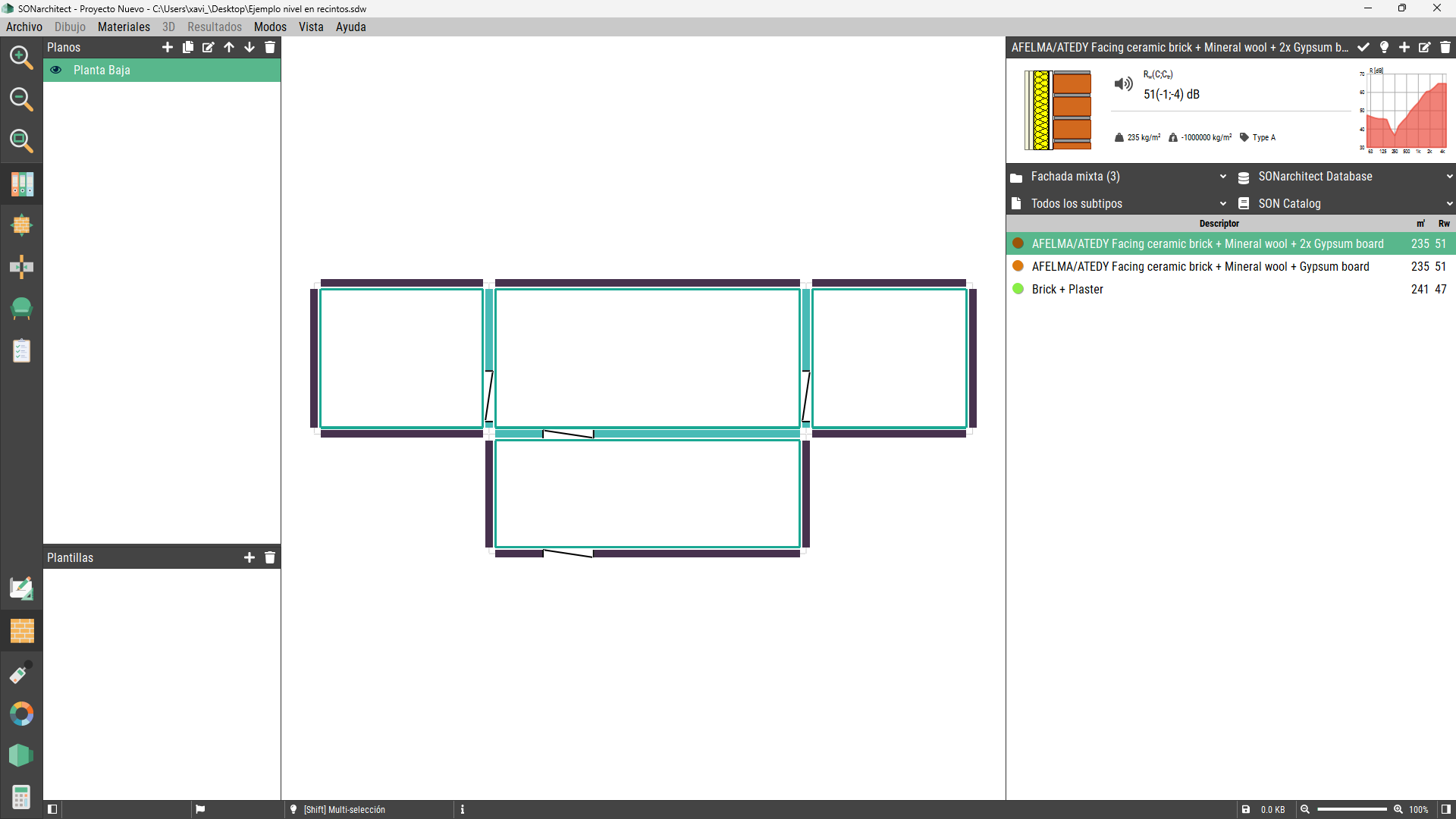

1) Desenhe o plano do próximo edifício em um andar e atribua os diferentes elementos construtivos:

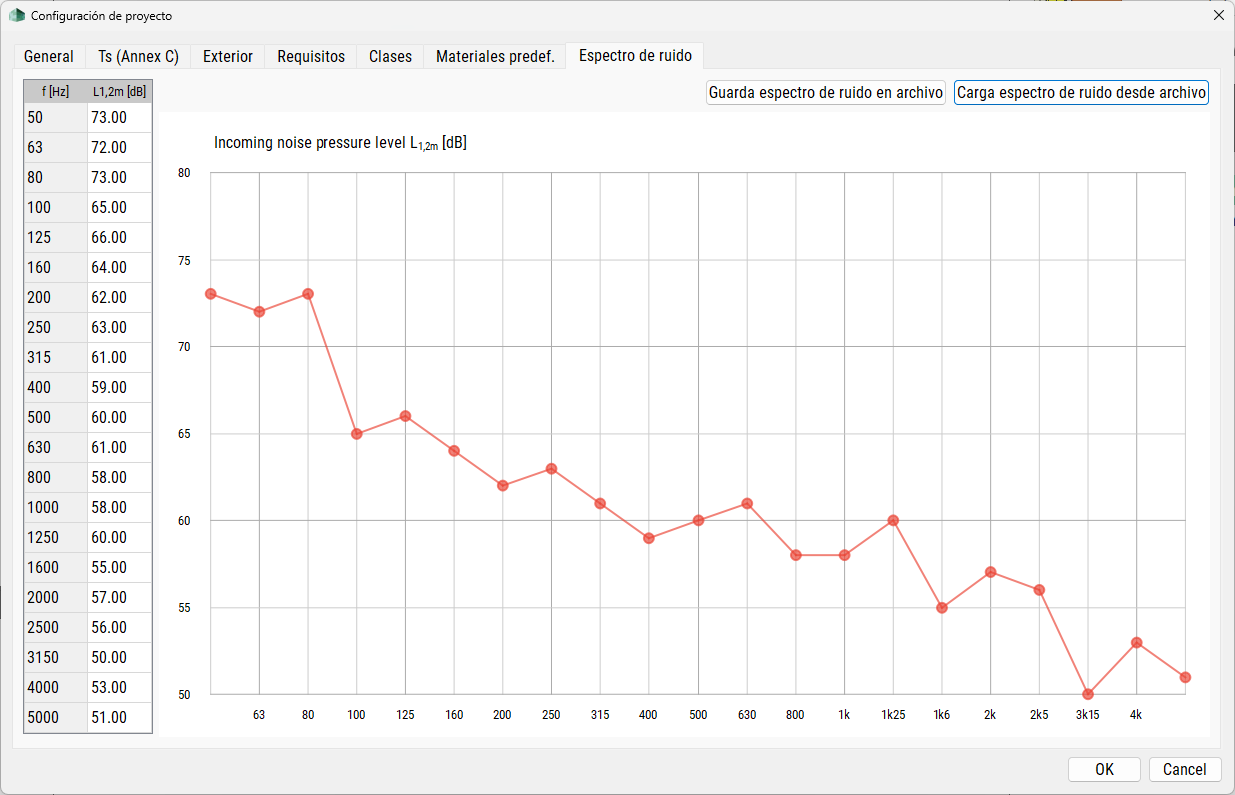

2)Defina o espectro de ruído do gabinete emissor (por bandas de 1/3 oitava) no parágrafoConfigurações de arquivo/projeto/Espectre de ruído. O espectro pode ser digitado manualmente ou carregando o arquivo de um espectro armazenado anteriormente. Salve este espectro no arquivo sns:

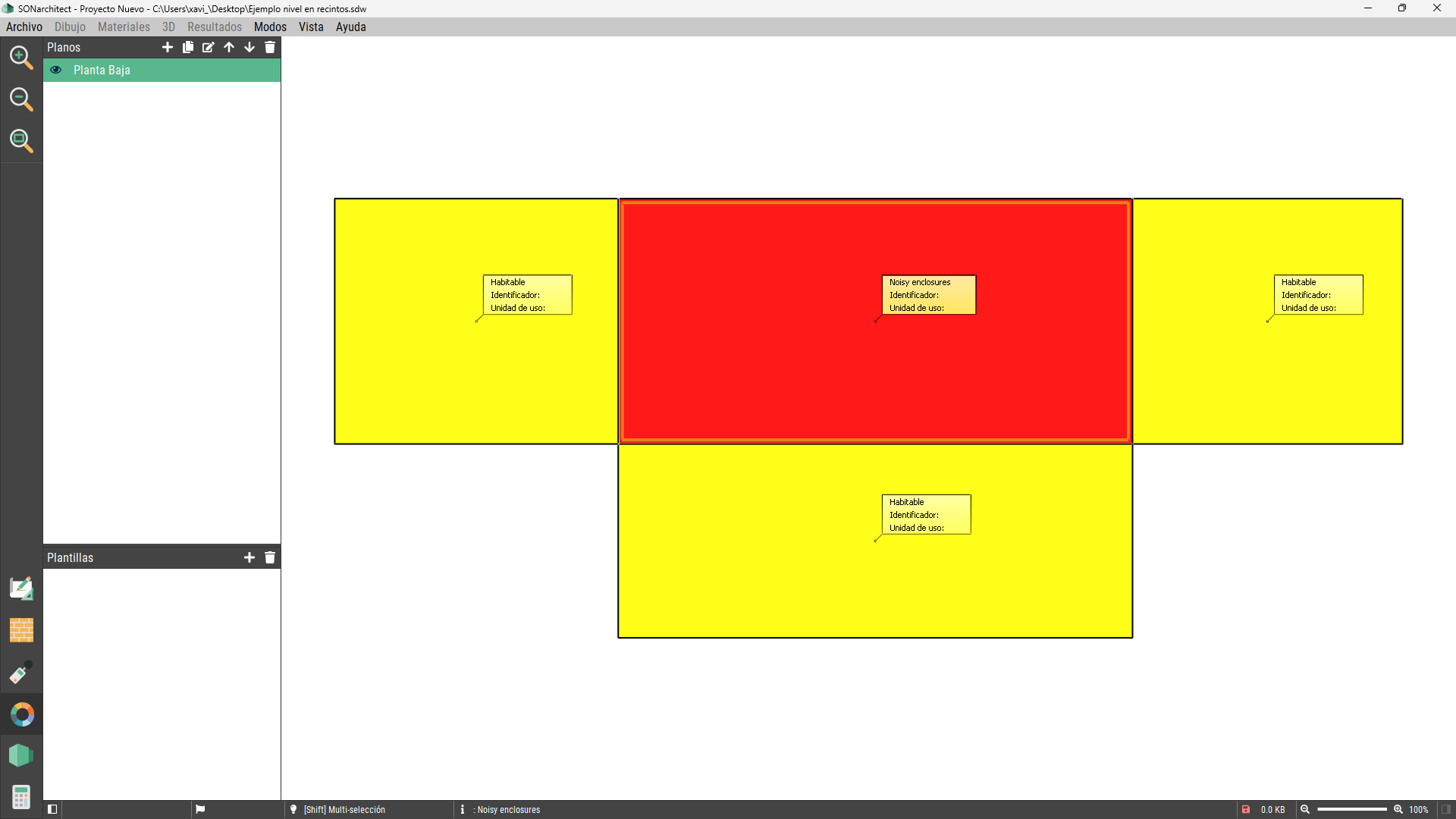

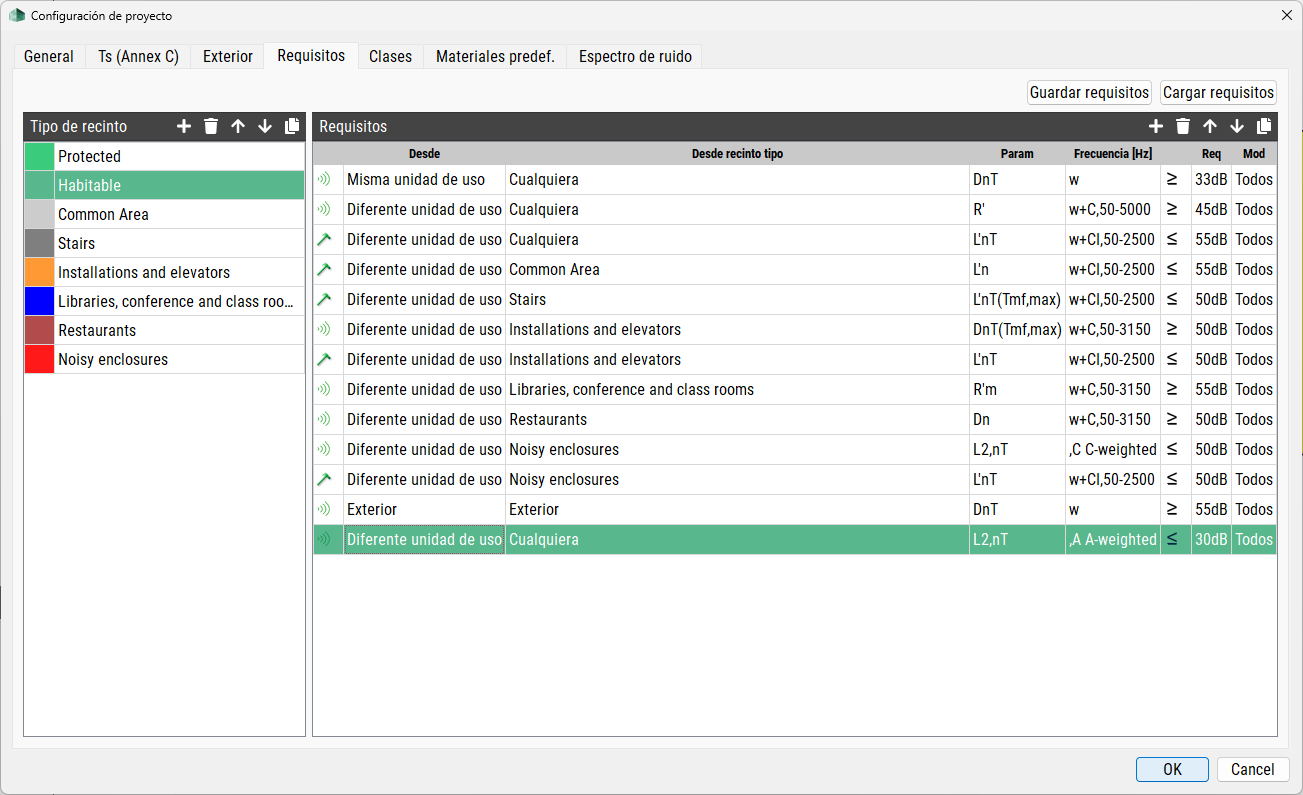

3) Configurar os requisitos do projeto no parágrafoConfigurações de arquivo/projeto/Requisitosconfigurar, por exemplo, que no tipo de gabinete "Habitável" o nível (L2,nT) de uma unidade diferente de uso de qualquer tipo de gabinete. e pinte este gabinete em vermelho no modelo 3D).

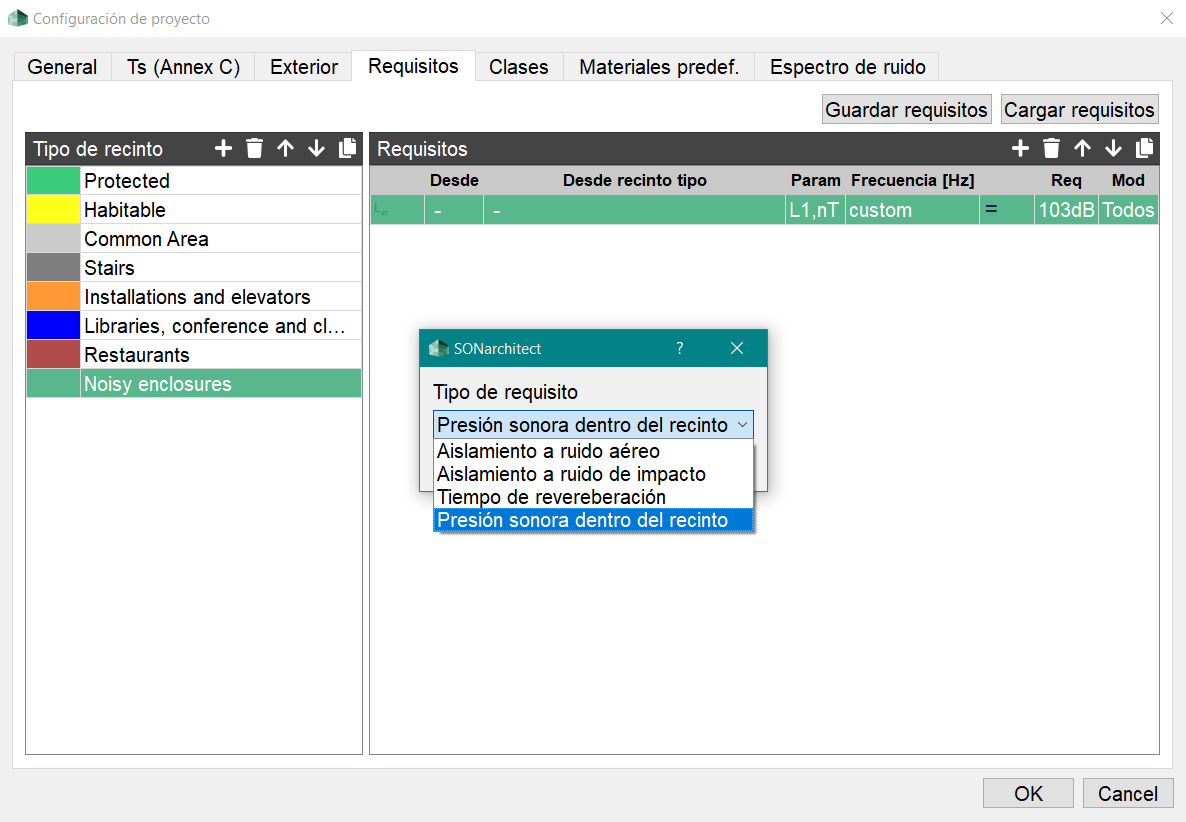

4) Configure os requisitos, por exemplo, o tipo de gabinetes "Caixas barulhentos" contém um nível de ruído interno. Ao selecionar personalizado, poderemos fazer o upload do arquivo SNS criado no ponto 2:

(5) Atribuir os tipos de gabinetes e unidades de utilização ao projeto.

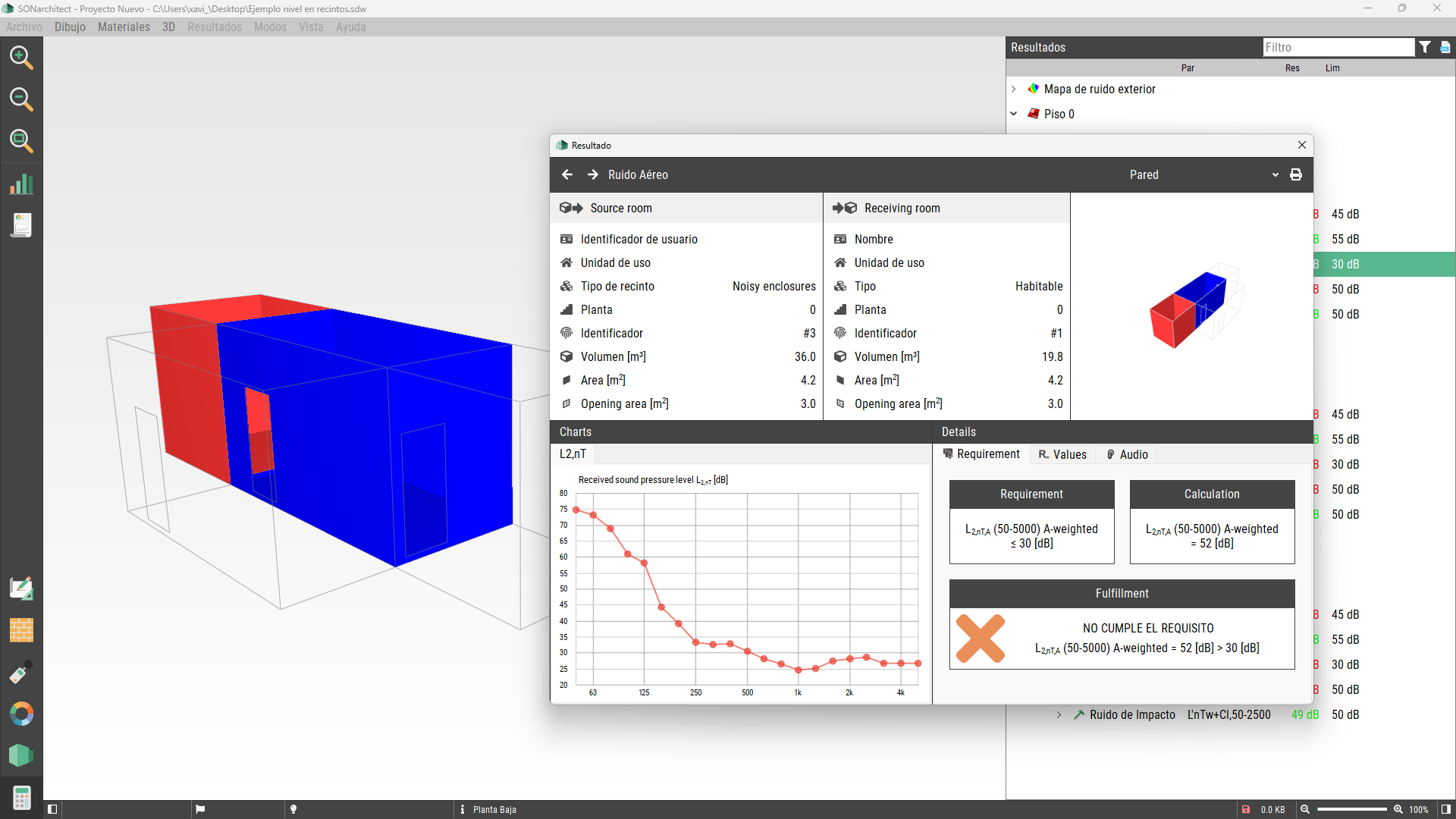

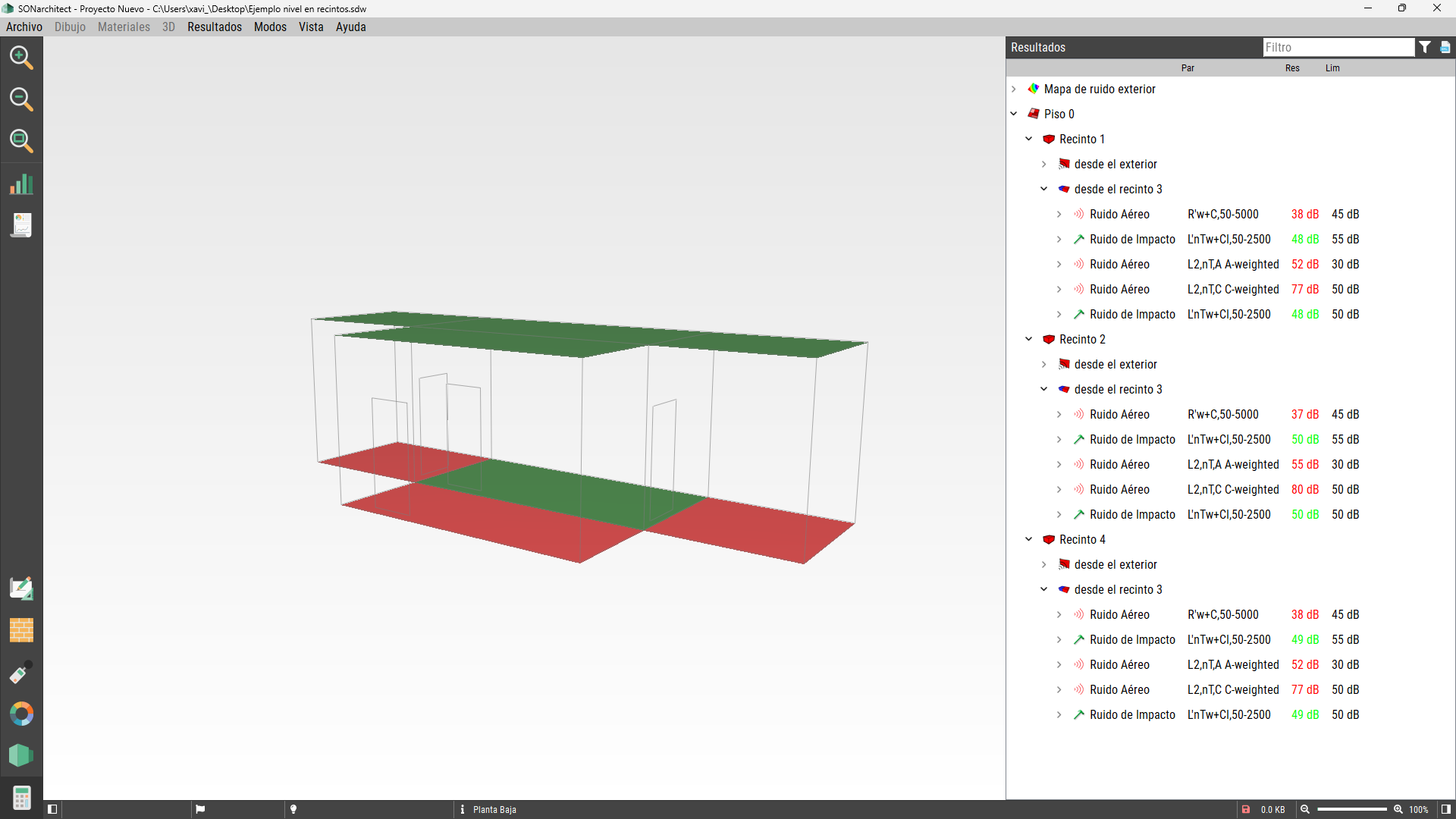

5) Nós calculamos. Em cada um dos gabinetes definidos como "Habitável", os níveis recebidos e os valores de isolamento dos elementos separadores (em verde aqueles que atendem aos requisitos são definidos em vermelho.
