Representar excesos de nivel de receptores en la vista 3D

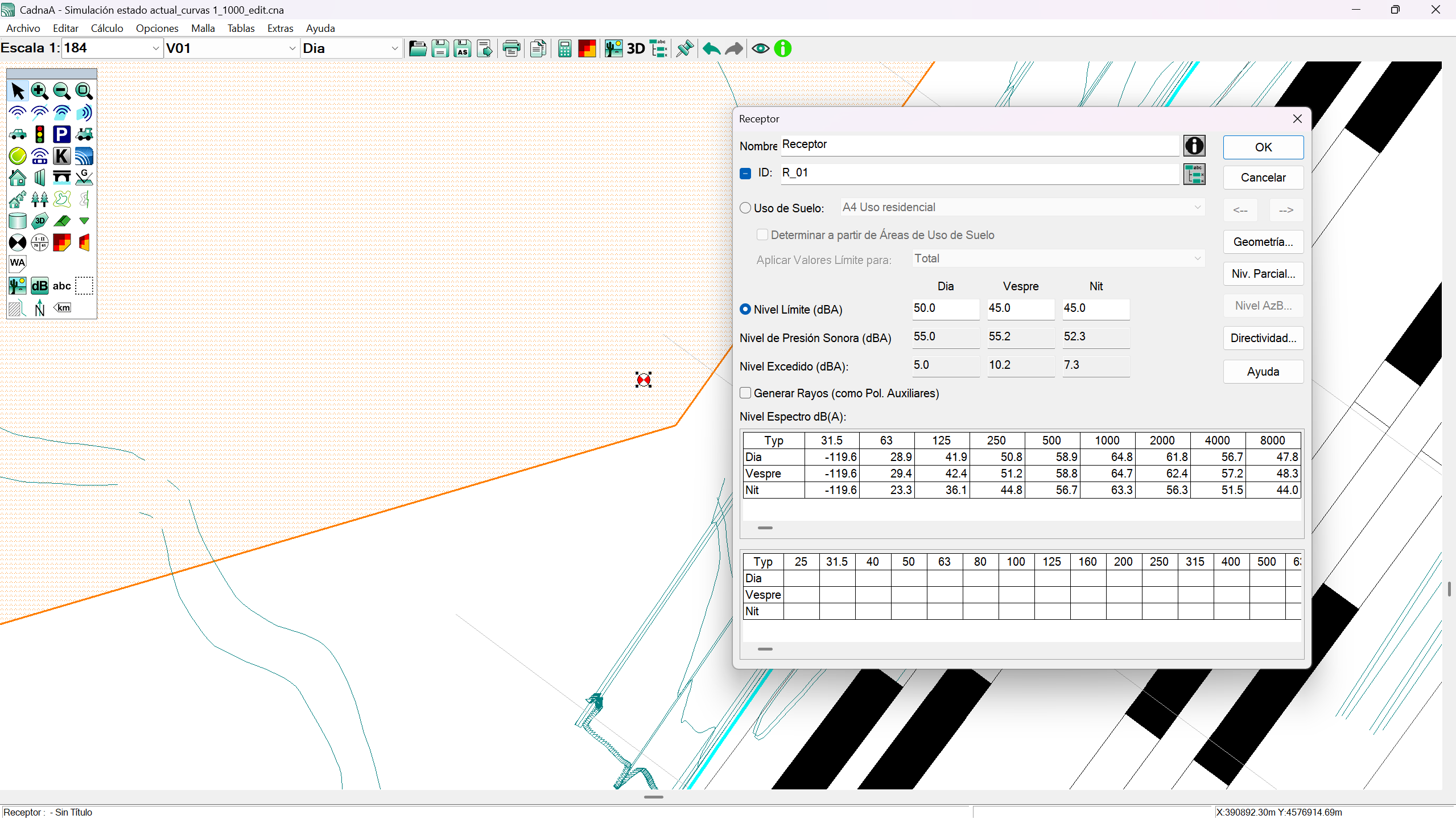

Por defecto, cuando un receptor tiene asignados unos límites de nivel en un proyecto de CadnaA, al superarse dichos límites el símbolo del receptor se representa en color rojo.

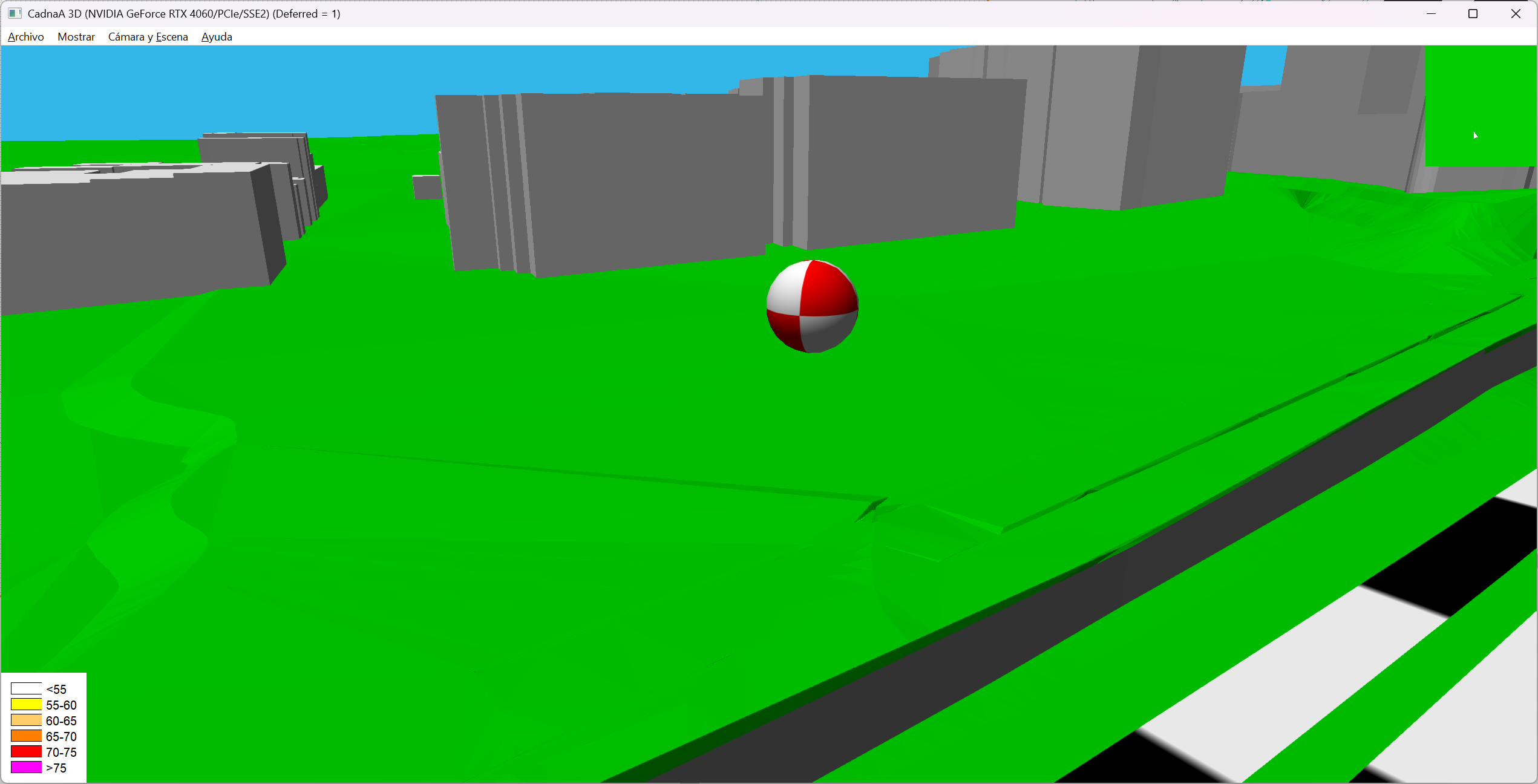

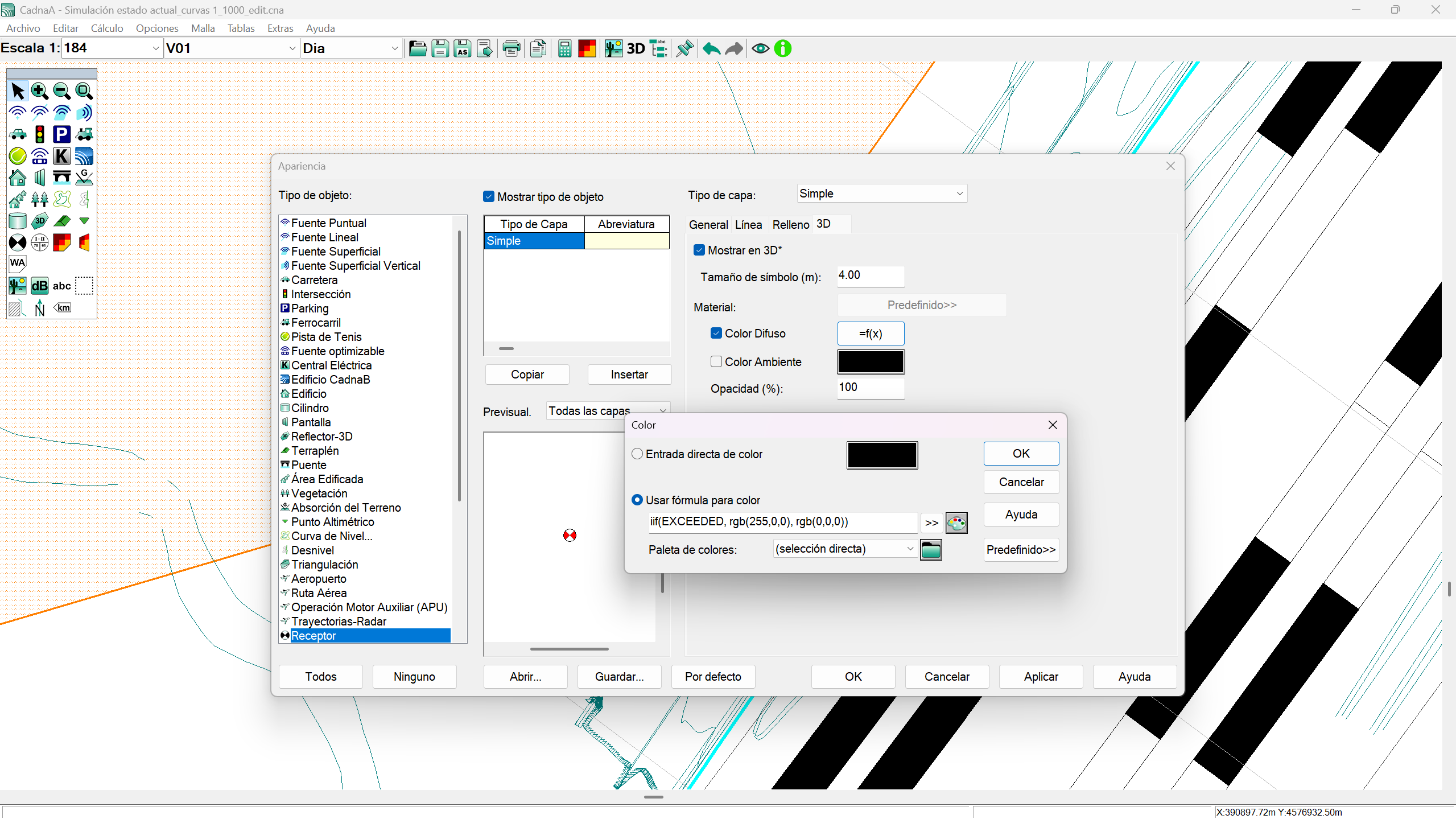

Para que el símbolo del receptor también se represente en color rojo en la vista 3D, es necesario editar el apartado Opciones | Apariencia | pestaña 3D | Color difuso de este mediante la fórmula iif(EXCEEDED, rgb(255,0,0), rgb(0,0,0))
