Importar a SONarchitect elementos constructivos de Insul

Para trasladar elementos constructivos de Insul a SONarchitect, se deben seguir los siguientes pasos:

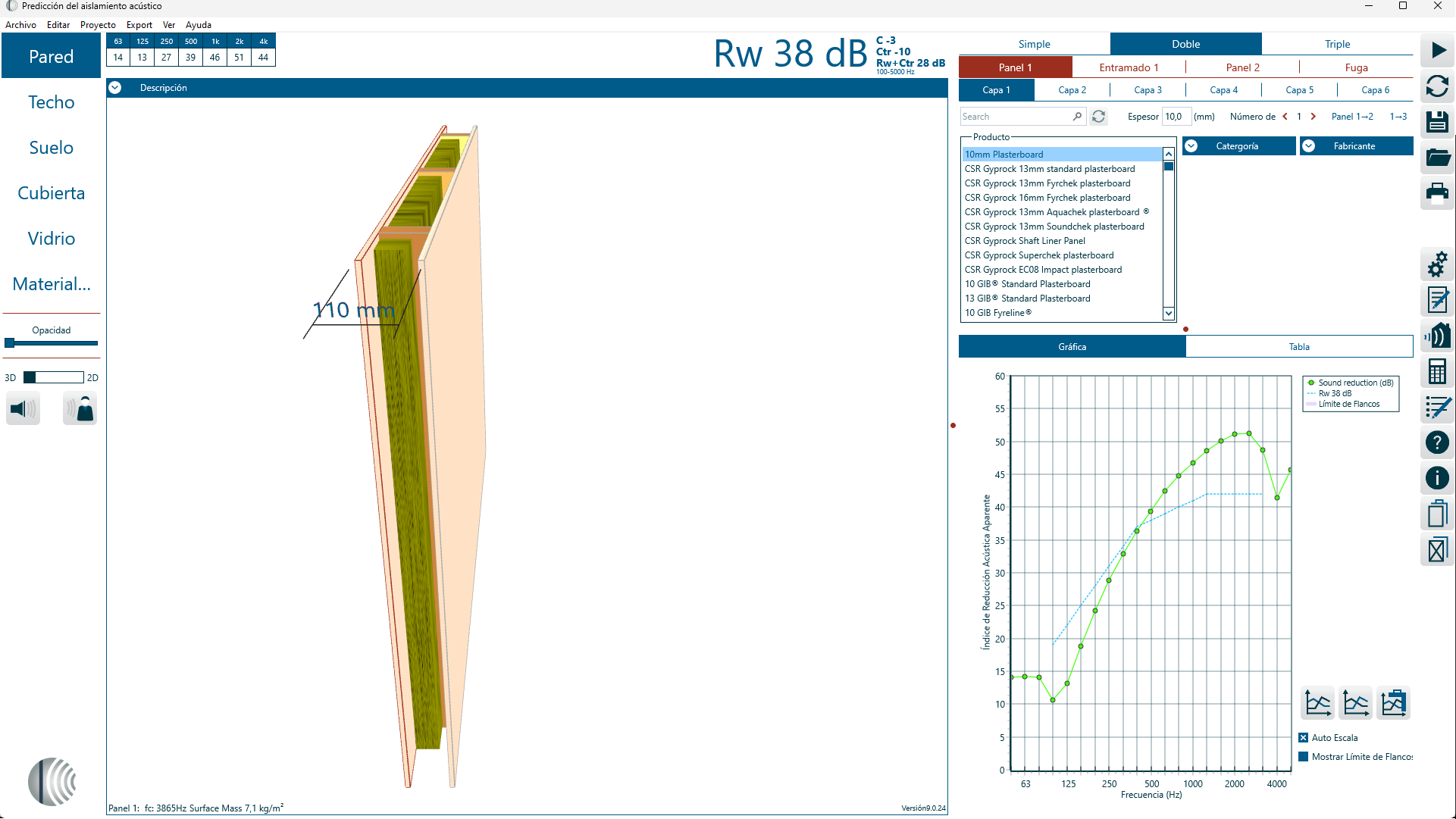

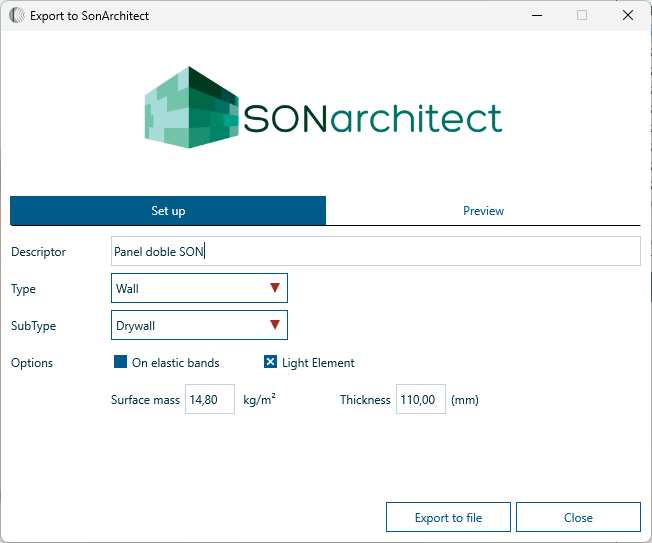

1) En Insul, dirigirse a Export/SonArchitect (situado en la barra de herramientas superior). Se abrirá la siguiente ventana:

2) Definir su identificador en el campo Descriptor, seleccionar el Tipo, el Subtipo y determinar si se trata de un elemento ligero o no (recomendamos no añadir bandas elásticas, ya que SONarchitect permite añadirlas en cada uno de los elementos separadores).

3) Importar a SONarchitect el elemento separador exportado con Insul. Acceder al apartado  Acceder/ver materiales y, en la barra superior, pulsar en Materiales/Importar materiales de XML y seleccionar el material.

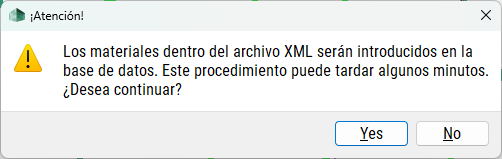

Confirmar:

Confirmar:

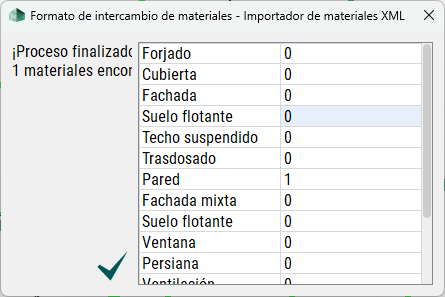

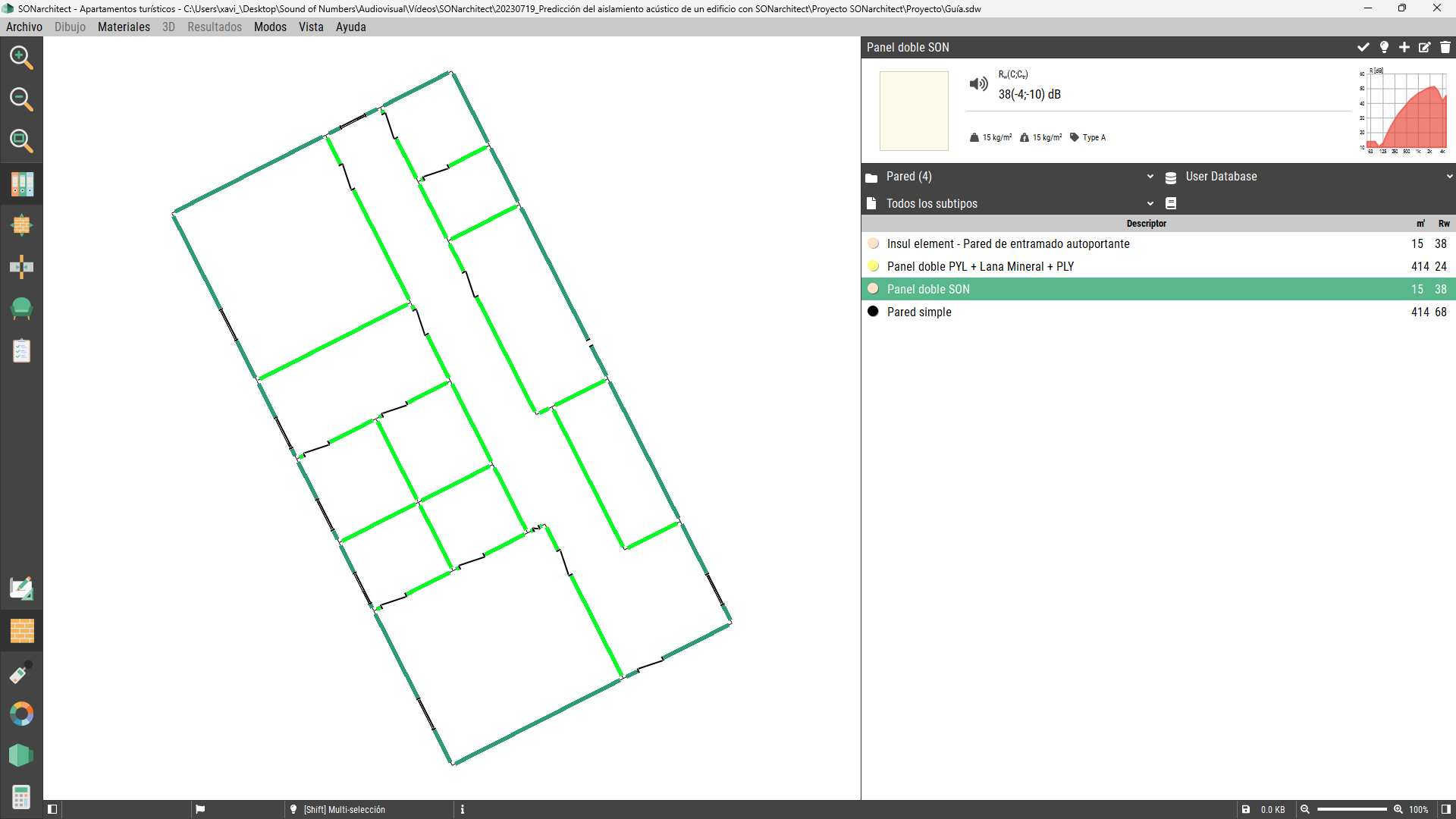

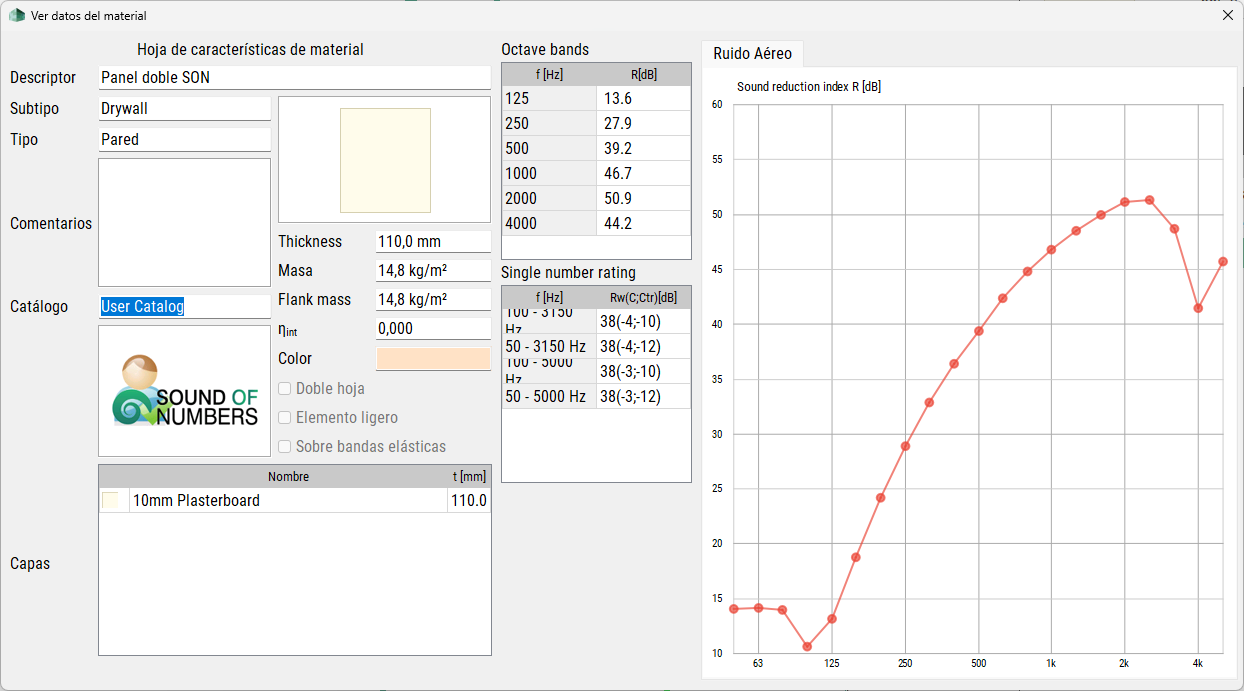

El material deberá haberse importado correctamente:
