Definir una nueva Paleta de colores

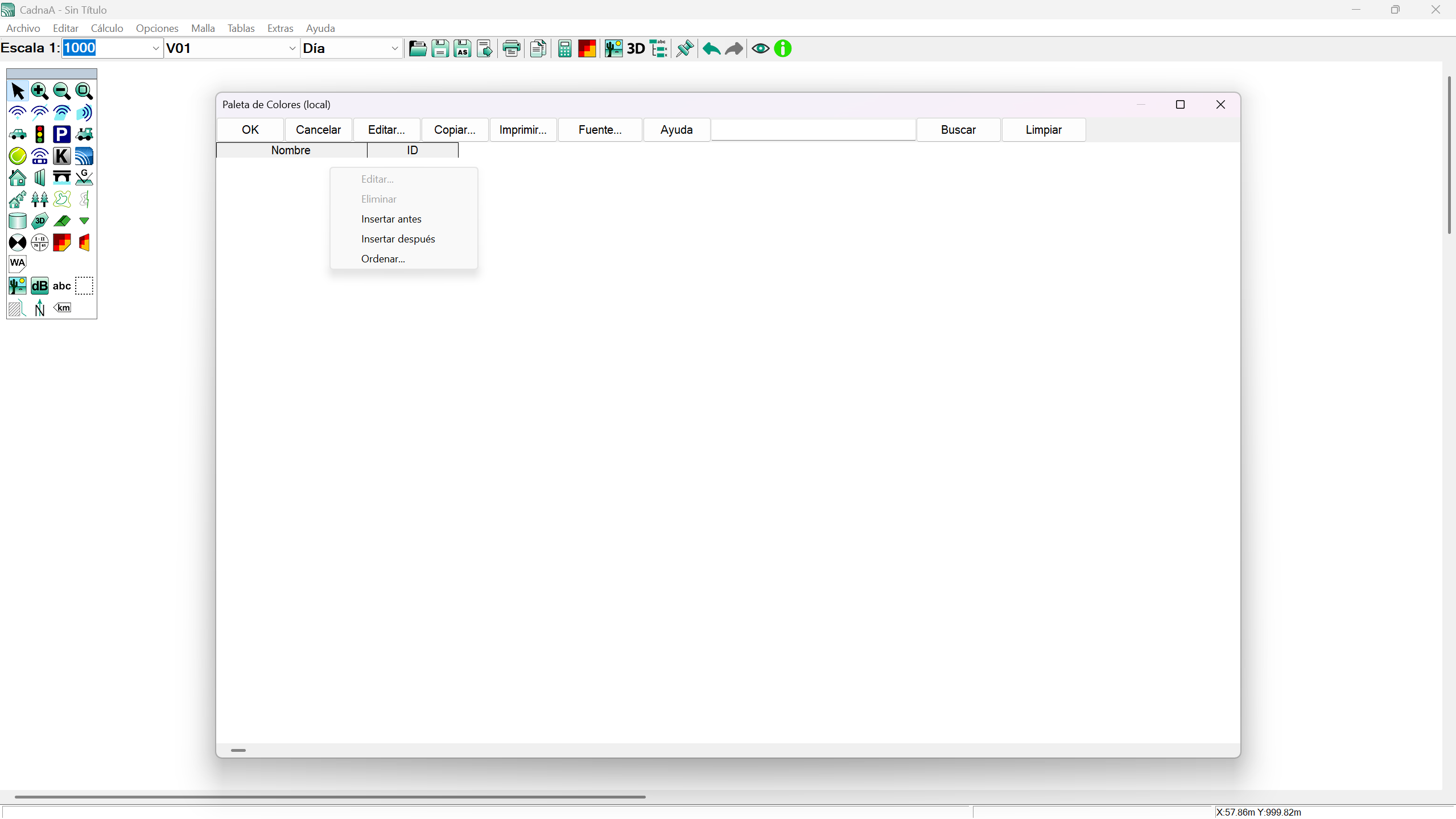

Las nuevas paletas de colores se definen mediante el menú Tablas | Librerias (locales/globales) | Paletas de colores. La tabla Paleta de colores se gestiona, como es habitual en CadnaA, mediante su menú contextual. Una nueva paleta de colores se define insertando una nueva línea.

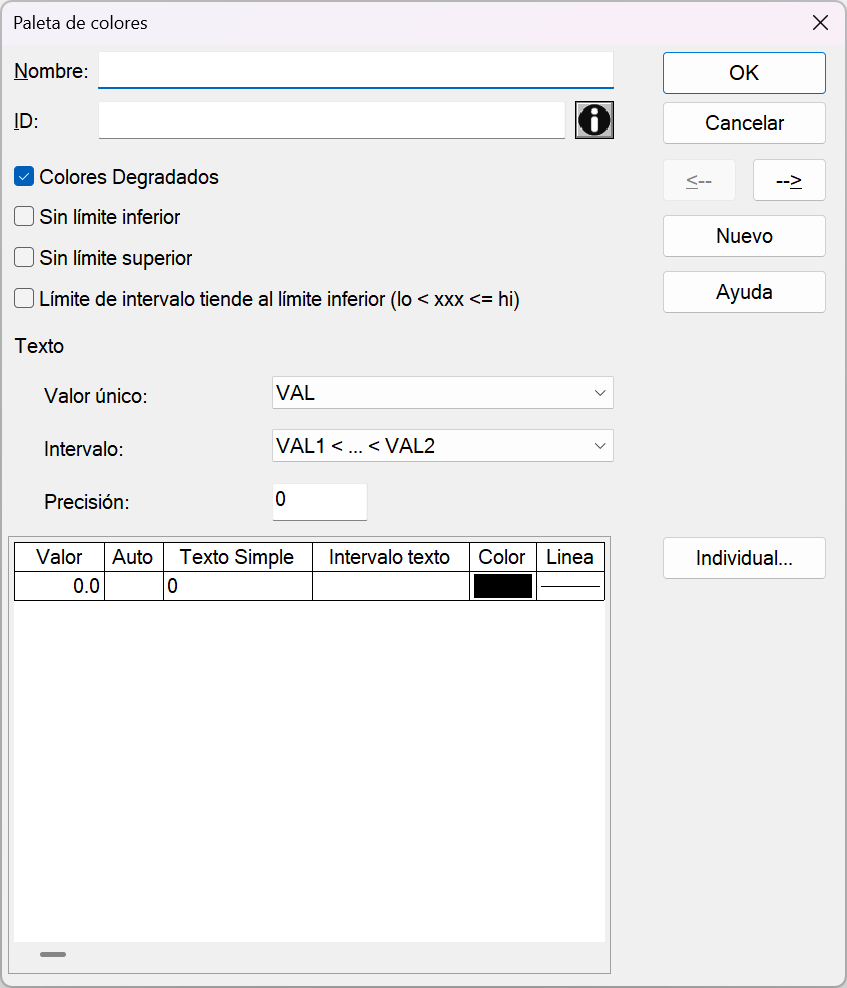

Al hacer doble clic en la nueva línea, se abre el cuadro de diálogo de edición Paleta de colores.

Ejemplo:

En este ejemplo, se definirá una paleta de colores con colores progresivos de 40 a 80 dB y un ancho de clase de 10 dB. Se conservan los ajustes predefinidos de «Valor único», «Intervalo» y «Precisión».

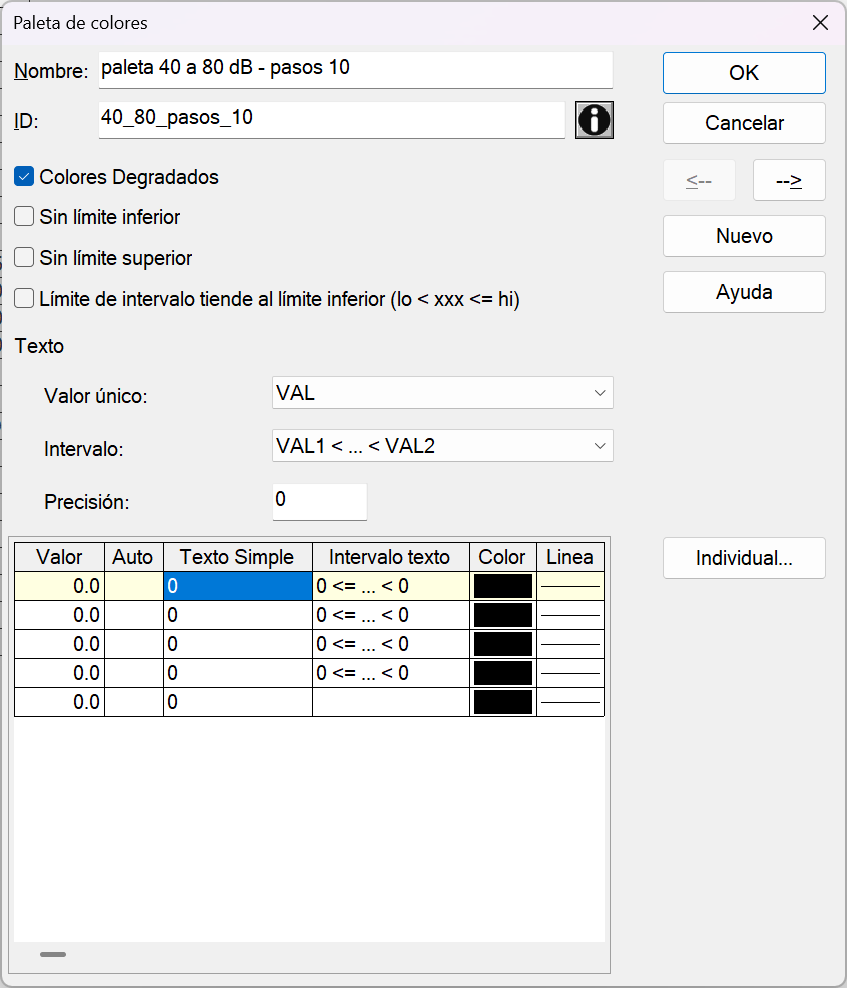

1) Introduce un nombre y un código de identificación adecuados e inserta cinco nuevas líneas (para el rango de nivel de 40 a 80 dB, con pasos de 10 dB) en la tabla inferior, ya sea a través de su menú contextual o presionando la tecla Insertar.

2) Doble clic en la primera file de la tabla.

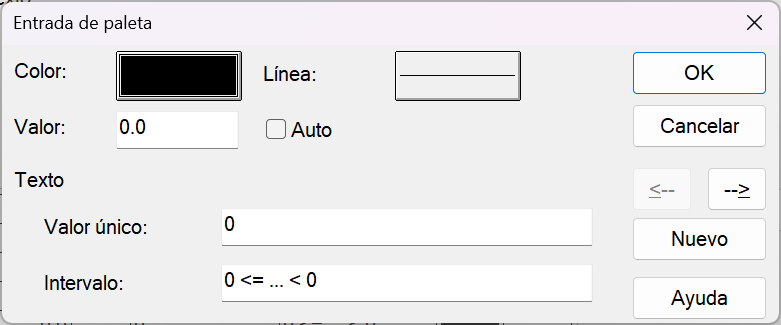

3) A través del cuadro de diálogo Entrada de paleta se define el color, el tipo de línea y el valor límite para cada rango de valores.

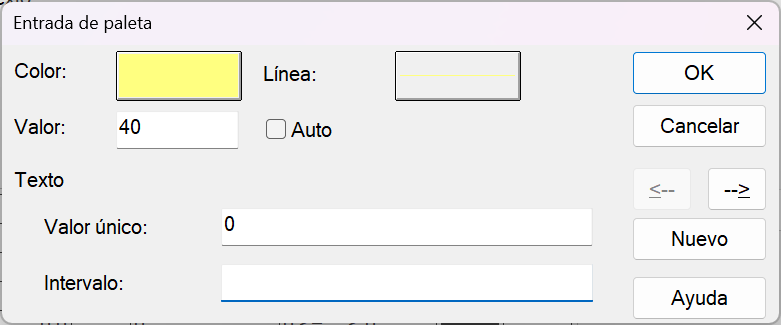

1. Selecciona el color amarillo para el primer rango de valores mediante el botón «Color». Se conserva el tipo de línea (línea completa).

2. Introduce en “Valor” el límite inferior de 40 para el rango que se mostrará.


1. Pasa a la siguiente fila de la columna haciendo clic en la flecha derecha (-->) para introducir el siguiente rango de valores.

2. Selecciona el color naranja para el segundo rango de valores mediante el botón «Color». Se conserva el tipo de línea (línea completa).

3. Introduzce en «Valor» el límite inferior de 50 para el rango que se mostrará.
4. Completa las definiciones de los demás rangos según corresponda. Utiliza diferentes colores o los rangos de nivel restantes (p. ej., rojo, azul, negro).
5. Una vez definido el rango de valores de 80 dB, cierra el cuadro de diálogo «Entrada de paleta».

Posteriormente, CadnaA muestra automáticamente los textos de leyenda resultantes para valores individuales e intervalos en el cuadro de diálogo Paleta de colores. Estas definiciones de leyenda se utilizarán al mostrar las leyendas de la cuadrícula. Los valores individuales se refieren a líneas con el mismo nivel sonoro y los intervalos a áreas con el mismo nivel sonoro.

4) Cierra el cuadro de diálogo Paleta de colores y la tabla Paleta de colores (local).

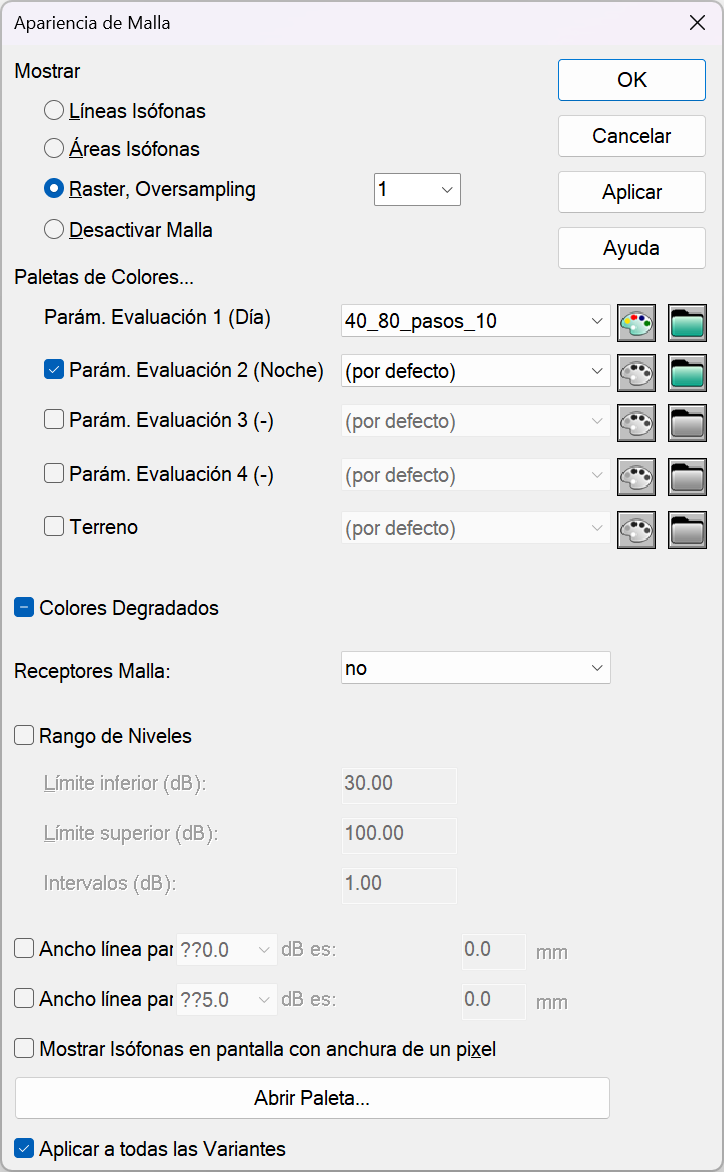

Ahora ya es posible asignar la nueva paleta de colores a la malla del respectivo parámetro de evaluación mediante el menú Malla | Apariencia
