Como aplicar directividad a fuentes en CadnaR
En CadnaR, por defecto las fuentes se consideran omnidireccionales. Si no se les asigna un patrón de directividad, no aparecerá representado en la vista 3D y el cálculo asumirá radiación uniforme en todas las direcciones.
Para obtener simulaciones más realistas, puedes asignarles un patrón de directividad.
1. Acceder a la librería de directividades
Las directividades pueden gestionarse tanto en la librería global como en la librería local del proyecto:
-
Librería global: las directividades estarán disponibles para todos los proyectos.
-
Librería local: las directividades solo estarán disponibles dentro del proyecto actual.
Las directividades que se encuentren en la librería global pueden copiarse o trasladarse posteriormente a la librería local si se desea que estén disponibles únicamente en ese proyecto.
Para acceder a la librería local del proyecto:
Tablas → Librería local → Directividad
A continuación:
-
Haz clic derecho → Insertar para añadir una nueva directividad.
-
Para editarla, haz doble clic sobre la fila de la directividad recién creada.

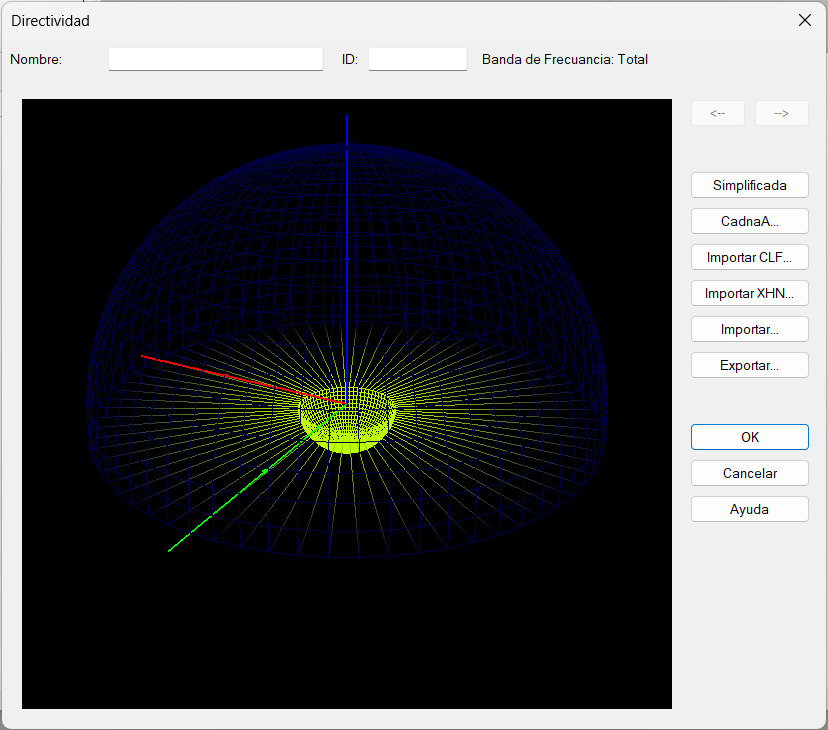

Al hacerlo, se abrirá el editor de directividad, donde se muestra el patrón 3D y las distintas opciones de edición e importación.
El primer patrón disponible corresponde a la fuente omnidireccional.
2. Crear o importar patrones de directividad
Tienes dos opciones:
-
Editar el patrón de forma simplificada, ajustando manualmente la forma de radiación.
-
Importar un patrón desde archivo, lo cual es más sencillo si trabajas con datos de fabricantes de altavoces o equipos.
CadnaR admite varios formatos de archivo de directividad: CSV, CLF2, XHN, entre otros.
Para importar:
-
Dentro del editor de directividad, pulsa Importar [formato] (ejemplo: Importar CLF2).
-
Selecciona el archivo del fabricante. (En esta web podrás encontrar múltiples archivos CLF2 de diversos fabricantes)
-
Guarda el nuevo patrón en tu Librería local.
3. Asignar la directividad a una fuente
Una vez creados o importados los patrones:
-
Selecciona el objeto (fuente).
-
En sus Propiedades → Directividad, elige el patrón deseado de la librería.
-
El patrón quedará asignado a la fuente y se reflejará en los cálculos y simulaciones 3D.
4. Recomendación práctica
-
Siempre que sea posible, utiliza patrones de fabricantes para garantizar realismo en la simulación.
-
Si no dispones de datos, crea un patrón genérico (cardioide, dipolo, hemisférico) en función del uso previsto.
De esta manera, podrás modelar el comportamiento real de tus fuentes en CadnaR y obtener resultados mucho más precisos en tus estudios acústicos.
