Cómo exportar datos de un proyecto de CadnaA a una plataforma GIS

Cómo exportar datos de un proyecto de CadnaA a una plataforma GIS

Las plataformas GIS (ArcGIS, QGIS, gvSIG, etc.) trabajan principalmente con datos vectoriales (por ejemplo, edificios, carreteras, isófonas, receptores…) y datos raster (por ejemplo, mallas de cálculo).
CadnaA permite exportar ambos tipos mediante:

  1. ESRI Shape (.shp) → objetos vectoriales
  2. ESRI Grid ASCII (.asc / .hdr) → valores de la malla

En este artículo se explica qué objetos se pueden exportar, cómo hacerlo y qué opciones deben activarse en cada caso.

1. Exportación de objetos a ESRI Shape

Los archivos Shape son “orientados a objeto”, por tanto cada tipo de objeto se debe exportar por separado.

1.1 Objetos que se pueden exportar

CadnaA permite exportar los siguientes objetos como Shapefile:

  1. Todos los tipos de fuentes: puntuales, lineales, superficie, superficie vertical, carreteras, ferrocarriles, etc.
  2. Semáforos y cruces
  3. Aparcamientos
  4. Edificios, barreras, puentes...
  5. Areas edificadas, vegetación...
  6. Absorción del terreno
  7. Punto de altura, curva de nivel, línea de falla
  8. Triangulación: exporta las curvas de nivel generadas por triangulación. Con la opción "3D" activada, se exportan los triángulos; con la opción desactivada, se exportan los bordes de los polígonos.
  9. Receptor
  10. Evaluación del edificio
  11. Punto de fachada: exporta los puntos de fachada generados por el símbolo de evaluación del edificio.
  12. Área de cálculo, área de uso designado
  13. Ruta de aire
  14. Polígono auxiliar/Polígono auxiliar cerrado.

1.2 Objetos que NO se pueden exportar

  1. Reflectores 3D
  2. Terraplenes
  3. Objetos específicos de ruido aeronáutico (excepto rutas aereas)
  4. Malla vertical
  5. Bitmap
  6. Objetos de visualización (texto, niveles, estación, sección, símbolo)

2. Cómo exportar un objeto a Shape

  1. Menú | Archivo | Exportar…
  2. Seleccionar ESRI Shape (*.shp)
  3. Introducir un nombre de archivo
  4. Pulsar "Opciones…" y elegir el tipo de objeto a exportar
  5. Activar opciones adicionales (3D, incluir objetos inactivos, exportar puntos de fachada como polígonos…)
  6. Guardar

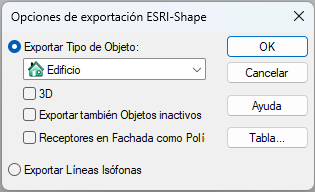

3. Opciones del diálogo de exportación

Tipo de objeto

Permite elegir qué objeto se va a exportar (edificio, carretera, receptor, etc.).

Opción “3D”

Incluye la coordenada Z en el Shape. Recomendado si el GIS va a trabajar en 3D.

Exportar también Objetos inactivos

Incluye objetos inactivos además de los activos.

Exportación de puntos de fachada

Los puntos de fachada generados por la evaluación de edificios pueden exportarse como:

  1. Puntos 2D (si “3D” está desactivado)
  2. Puntos 3D (si “3D” está activado)
  3. Polígonos 3D (si se activan “Puntos de fachada como Polígonos” + “3D”)

En todos los casos, CadnaA exporta atributos como:

  1. NOMBRE
  2. L1, L2, ..., LN (niveles de fachada)
  3. EINW_L (habitantes por longitud de fachada)
  4. EINW_N (habitantes por punto de fachada)

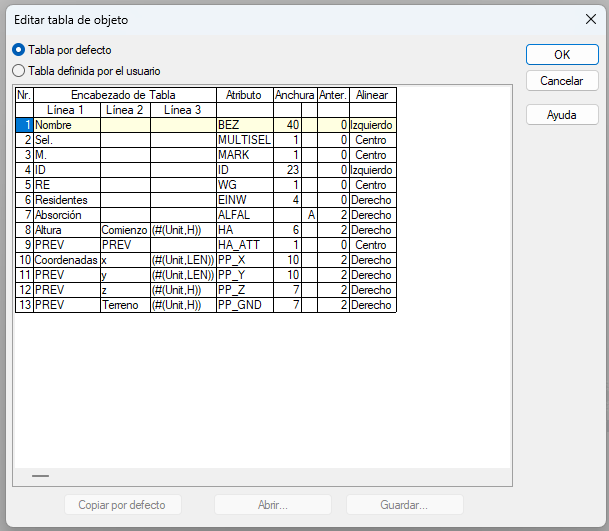

4. Tabla de atributos: botón “Tabla…”

Al pulsar Tabla…, CadnaA muestra o permite modificar los atributos que se exportarán:

  1. Tabla por defecto: se exportan todos los atributos definidos internamente.
  2. Tabla definida por el usuario: permite personalizar campos, ancho, precisión, etc.

*En Carreteras y Ferrocarriles la tabla no se puede editar desde aquí; debe hacerse desde el menú Tablas, ya que depende del estándar seleccionado.


5. Exportar isófonas

Activando la opción Exportar lineas isófona, CadnaA exporta las curvas isófonas bien como líneas o como polígonos cerrados, según lo definido en:
  1. Malla|Apariencia → Intervalo de nivel definido por la paleta de colores seleccionada
  2. o Rango de nivel

Es importante recordar que las isófonas son curvas vectoriales, no contienen los valores completos de la malla.

6. Exportar la malla de cálculo a ESRI Grid ASCII

Para exportar todos los valores de la malla (LAeq, Lden, etc.):

  1. Tener definida y calculada la malla (Malla | Configuración; Malla | Calcular Malla...)
  2. Seleccionar el parámetro de cálculo deseado
  3. Ir a Archivo | Exportar…
  4. Seleccionar ESRI Grid (ASCII)
  5. Guardar

CadnaA generará:

  1. Un archivo .asc → matriz de niveles
  2. Un archivo .hdr → metadatos de coordenadas y resolución

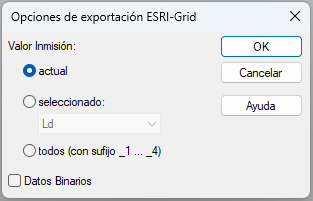

 Se puede especificar para qué parámetro(s) de evaluación se exportarán los datos de la cuadrícula (actual, seleccionado, o todos).
