Cómo calcular con INSUL la mejora acústica de un trasdosado y utilizarla en SONarchitect

Cómo calcular con INSUL la mejora acústica de un trasdosado y utilizarla en SONarchitect

INSUL permite modelar soluciones constructivas complejas y obtener estimaciones de su aislamiento acústico.
Cuando se trabaja con trasdosados —por ejemplo, una pared de fábrica a la que se añade un sistema de PYL con lana mineral—, puede utilizarse como una herramienta muy útil para evaluar cuánta mejora acústica aporta realmente ese trasdosado respecto a la pared original.

En proyectos de acústica de la edificación es habitual necesitar cuantificar esa mejora para poder aplicarla posteriormente en herramientas de cálculo acústico de edificios, como  SONarchitect. En este contexto, INSUL no debe entenderse como un generador directo de soluciones constructivas “importables”, sino como un laboratorio virtual que permite comparar el comportamiento acústico de una pared antes y después de añadir el trasdosado.

Concepto clave: pared base + trasdosado
Un trasdosado no debe analizarse como un elemento independiente, sino como una mejora aplicada sobre una pared existente. Por este motivo, el objetivo del procedimiento no es obtener un valor absoluto de aislamiento del trasdosado, sino la diferencia de aislamiento entre dos situaciones bien definidas:
  1. La pared base
  1. La pared base + trasdosado
INSUL dispone de una herramienta que permite comparar de forma inmediata el aislamiento acústico de distintas soluciones constructivas. Esta funcionalidad es especialmente útil cuando se quiere evaluar el efecto de una modificación concreta, como la incorporación de un trasdosado sobre una pared existente.

Mediante los botones de comparación, es posible superponer en la gráfica el espectro de transmisión de distintas soluciones y analizarlas de forma visual y numérica.

Paso 1: Cálculo de la pared base

En primer lugar, se debe modelar en INSUL únicamente la pared base, sin ningún trasdosado.
Ejemplos habituales:
  1. Fábrica de ladrillo
  2. Muro de hormigón
  3. Cerramiento pesado existente
El cálculo proporcionará el aislamiento acústico de referencia de ese elemento constructivo.

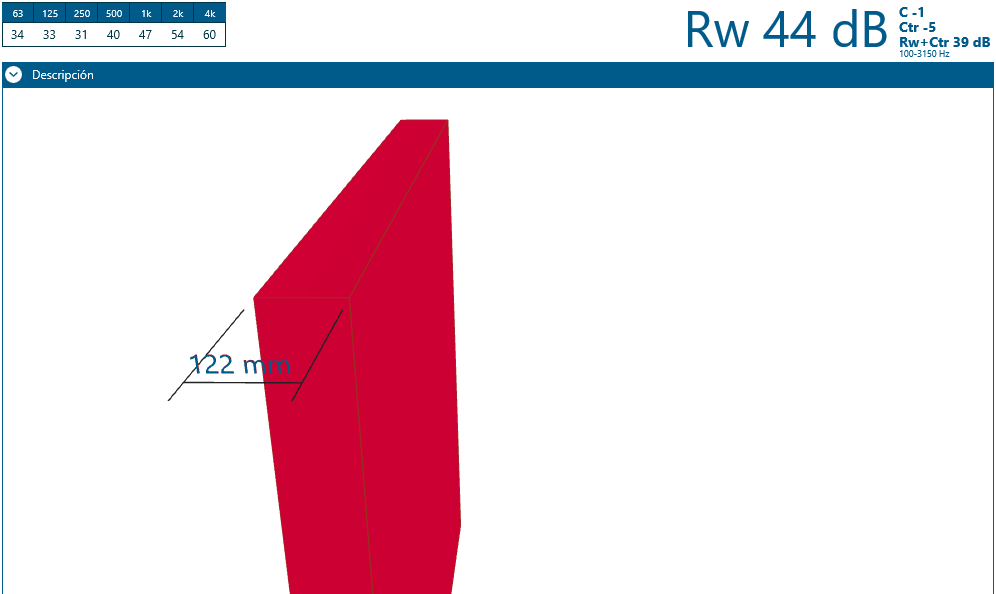

Ejemplo de base de fábrica compuesta por ladrillos de yeso de 122mm de espesor.

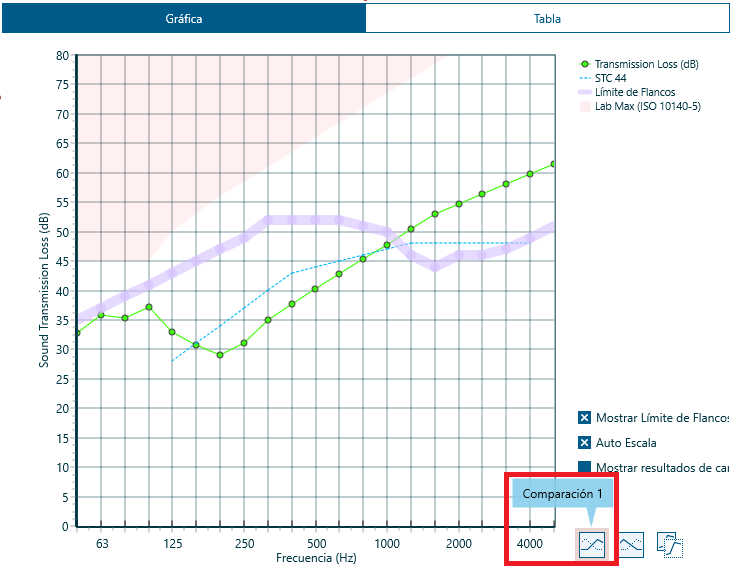

Una vez establecida la pared base, se asigna como primer elemento de comparación.


Índice de reducción acústica aparente de la base de fábrica.


Paso 2: Cálculo de la solución completa con trasdosado

A continuación, se modela en INSUL la solución completa, añadiendo el trasdosado sobre la misma pared base.
Ejemplo:
  1. Pared de ladrillo de yeso 122mm
  2. Cámara con lana mineral de 80mm
  3. Soportes antivibratorios en montante de madera
  4. Sistema de placas de yeso laminado 15mm.
Es importante que la pared base sea exactamente la misma que en el paso anterior, de modo que la comparación sea válida.

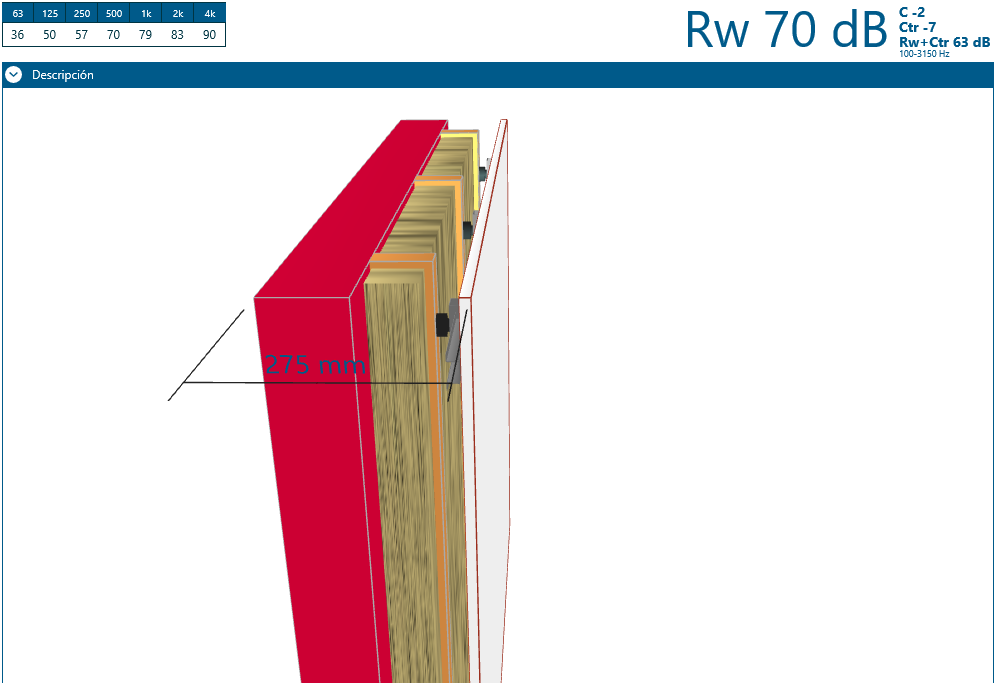

Representación del sistema constructivo completo.

Una vez establecida la pared base, se asigna como primer elemento de comparación.

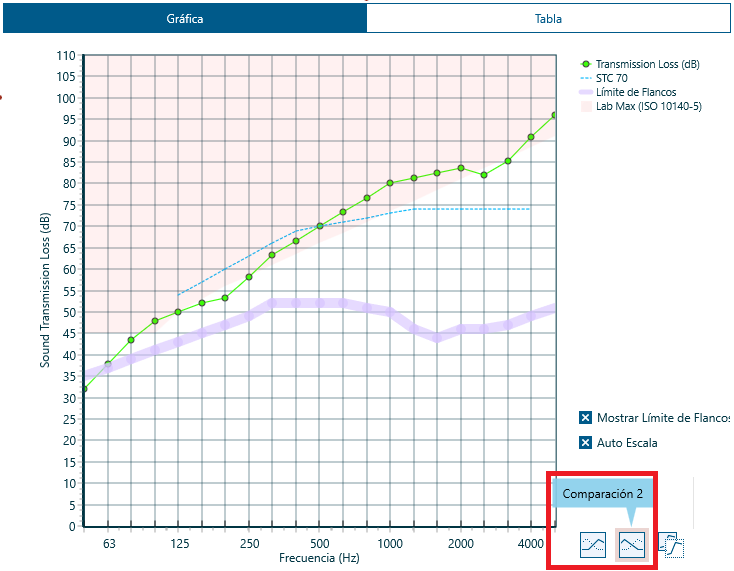

Índice de reducción acústica aparente del sistema constructivo completo.


Paso 3: Obtención de la mejora acústica del trasdosado

Tras haber establecido los dos elementos comparativos, INSUL representa gráficamente el índice de reducción acústica aparente de cada uno.

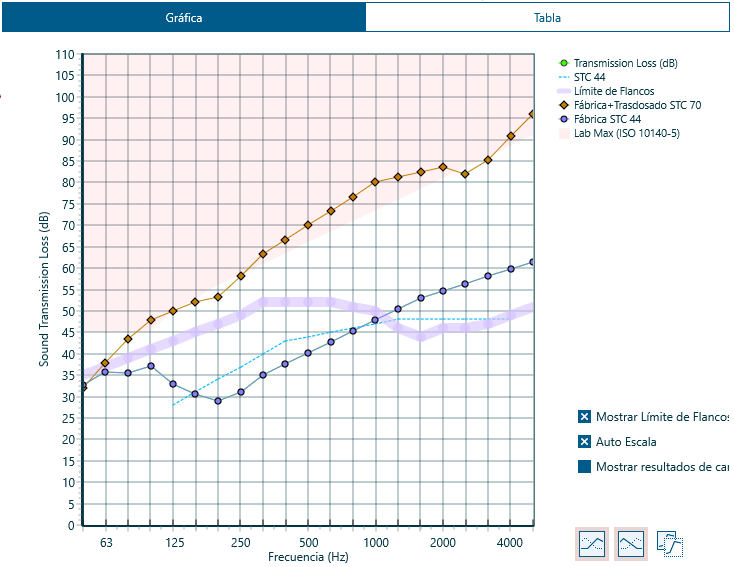

Comparativa de los índices de reducción acústica aparente.

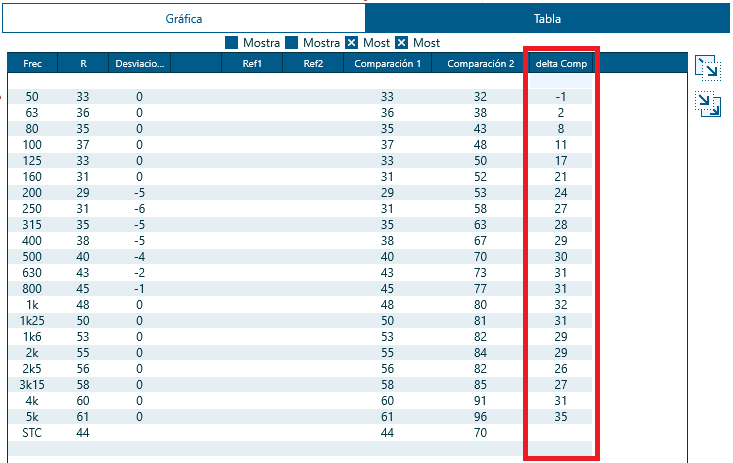

En la pestaña "Tabla" se puede obtener la diferencia entre ambos índices de reducción acústica aparente por bandas de 1/3 de octava.
Esta mejora es el dato relevante cuando se necesita evaluar el efecto real del trasdosado sobre una pared existente.



Paso 4: Introducción de la mejora del trasdosado en SONarchitect

Una vez obtenida con INSUL la mejora de aislamiento que aporta el trasdosado, esta se introduce en SONarchitect siguiendo estos pasos:

  • Definir en SONarchitect la pared base, introduciendo únicamente las características constructivas originales del cerramiento.

  • Añadir sobre esa misma pared un trasdosado, que se introduce como una mejora acústica, no como una pared independiente ni como una pared doble.

  • Asignar al trasdosado el valor de mejora de aislamiento obtenido con INSUL.

De este modo, el cálculo tiene en cuenta el efecto real del trasdosado aplicado sobre la pared existente, sin alterar artificialmente las propiedades del cerramiento original.
